6.4.3 RK3588S 多模态主板规格书

# **目 录**
1. 主板概述及特点
	1.1 概述
	1.2 特点
2. 外观及接口示意图
	2.1 PCBA正面效果图
	2.2 PCBA反面效果图
	2.3 PCBA尺寸图
3. 主板参数
	3.1 硬件参数
	3.2 材料要求
	3.3 电气参数（裸板
	3.4 内置接口参数
4. 注意事项

# 离线资料下载
RK3588S 多模态套件开发资料（产品白皮书、使用手册、规格书），可以点击下载:
[【附件】RK3588S通用多模态套件开发资料.zip](/media/attachment/2026/03/RK3588S%E9%80%9A%E7%94%A8%E5%A4%9A%E6%A8%A1%E6%80%81%E5%A5%97%E4%BB%B6%E5%BC%80%E5%8F%91%E8%B5%84%E6%96%99.zip)

# 1. 主板概述及特点

## 1.1 概述

▼AIUI通用多模态主板采用瑞芯微RK3588S高性能、低功耗的八核应用处理器,搭载Android 13.0系统，主频高达2.4GHz。嵌入式3D GPU使RK3588S与OpenGL ES 1.1/2.0/3.2、OpenCL 2.2和Vulkan 1.2完全兼容。集成了LVDS、EDP、MIPI、千兆以太网、wifi、蓝牙，4G接口，5G接口，5W*2功放、TF卡扩展、红外遥控、串口/IO扩展、HDMI输出、MIC、背光供电等功能，大大简化了整机设计。支持绝大部分当前流行的视频及图片格式解码，可以驱动各种TFT LCD显示屏，大大简化整机系统设计，稳定性更强，广泛应用到AI服务器、人脸支付设备、安防、医疗、交通、金融、工控、智慧教育、智能零售等等AI智能领域。

## 1.2 特点

▼高集成度：集成USB/LVDS/HDMI-OUT/以太网/WIFI /蓝牙于一体，简化整机设计，可插入TF卡。
▼高稳定性：在硬件、软件上，增加本司潜心开发的技术来保证产品的稳定性，可以使最终产品达到7*24小时无人值守。
▼丰富的扩展接口：2个USB 3.0 口，2个USB 2.0插口,4个可扩展串口，四个GPIO接口，一个4G PCIE接口，接口可以满足市场上各种外设的要求。
▼高清晰度：最大支持3840×2160的解码和各种LVDS接口的LCD显示屏.
▼功能齐全：支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。
▼管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。

# 2 外观及接口示意图

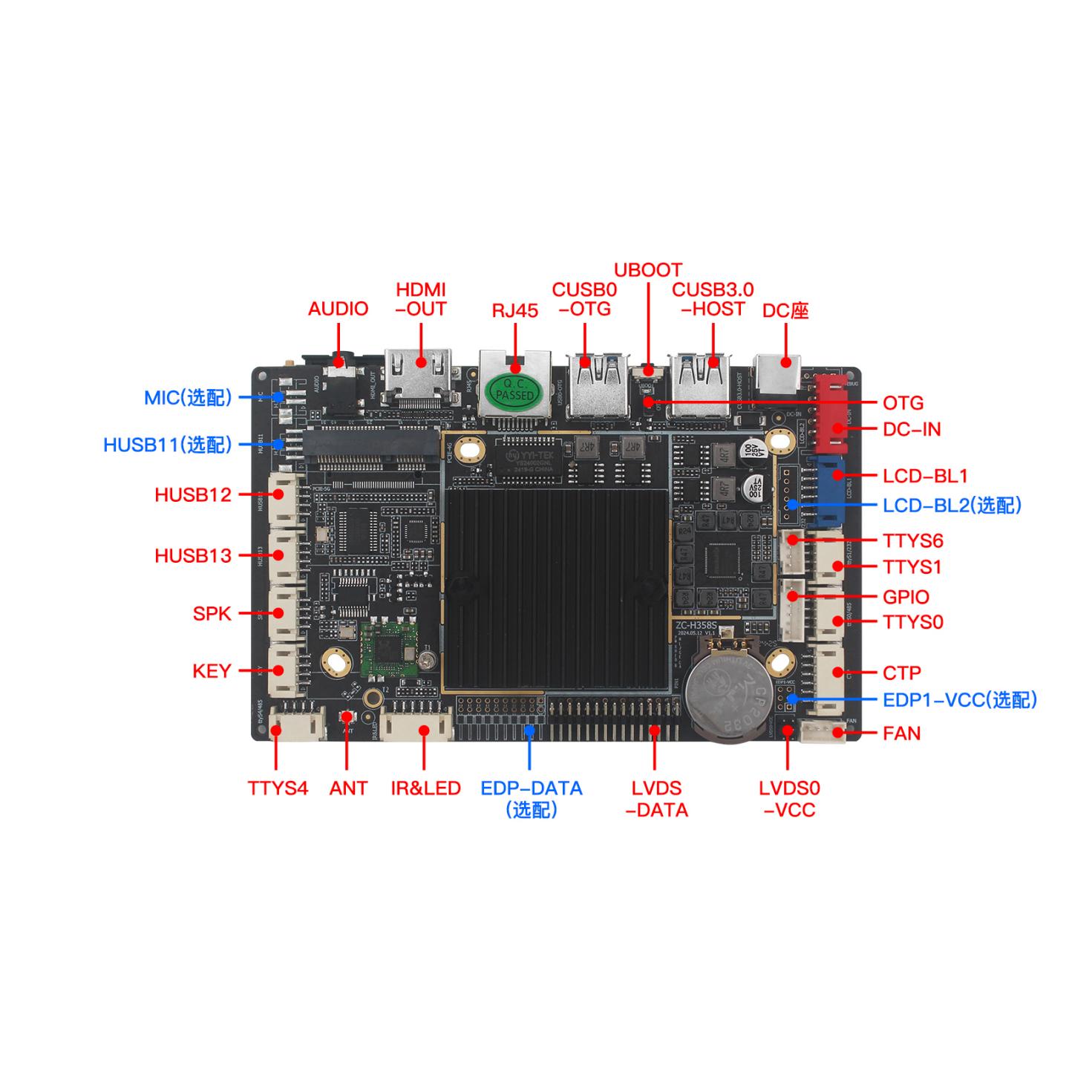

## 2.1 PCBA正面效果图

![H358S正面标注图](/media/202603//1773221601.9894252.jpeg)

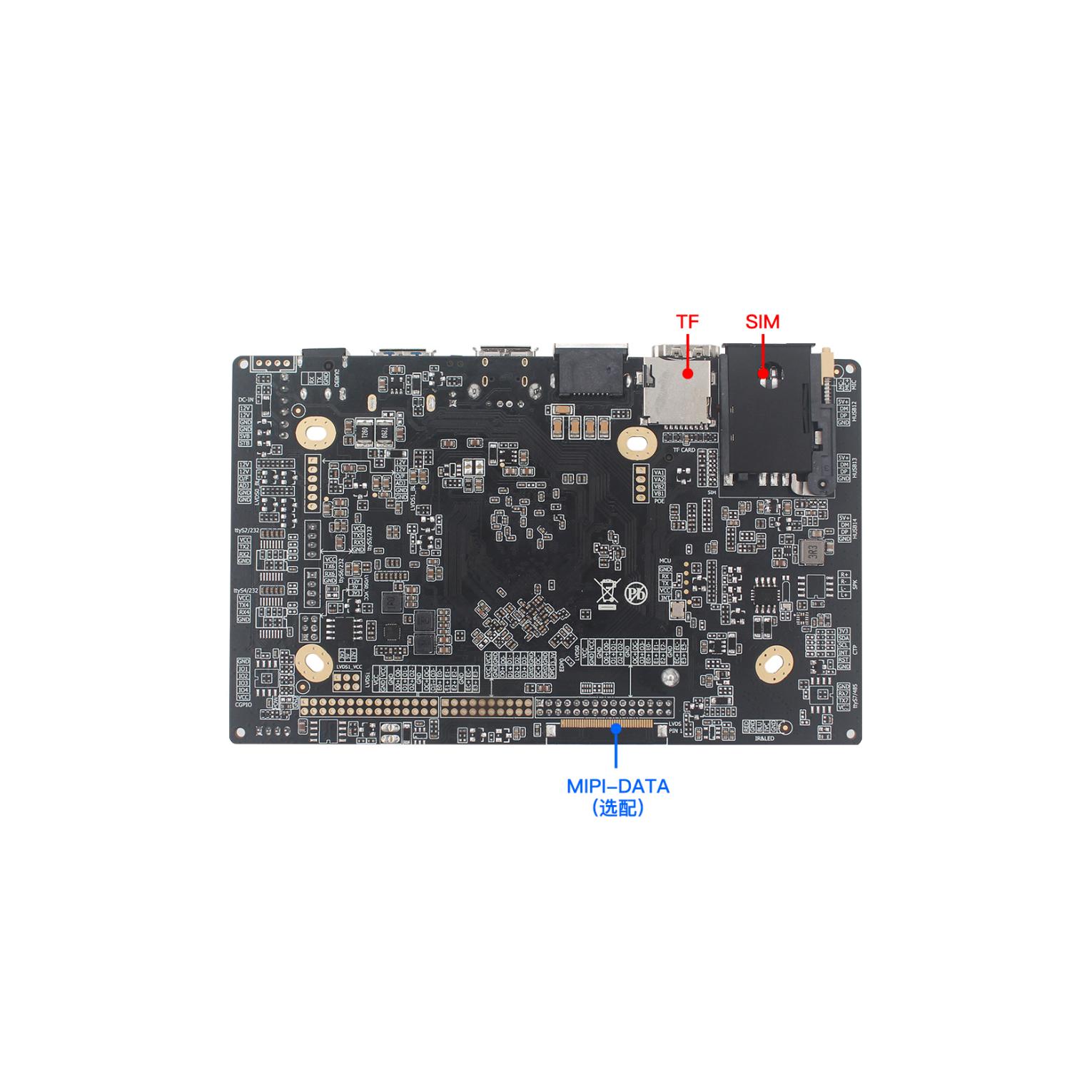

## 2.2 PCBA反面效果图

![H358S反面标注图](/media/202603//1773221601.9948633.jpeg)

照片声明：以上图片为选取我司某一批次（某一功能组合）板子进行拍摄，由于产品在不断更新与维护中，可能实际出货的板子与照片不尽一致，以客户拿到的样板为准。

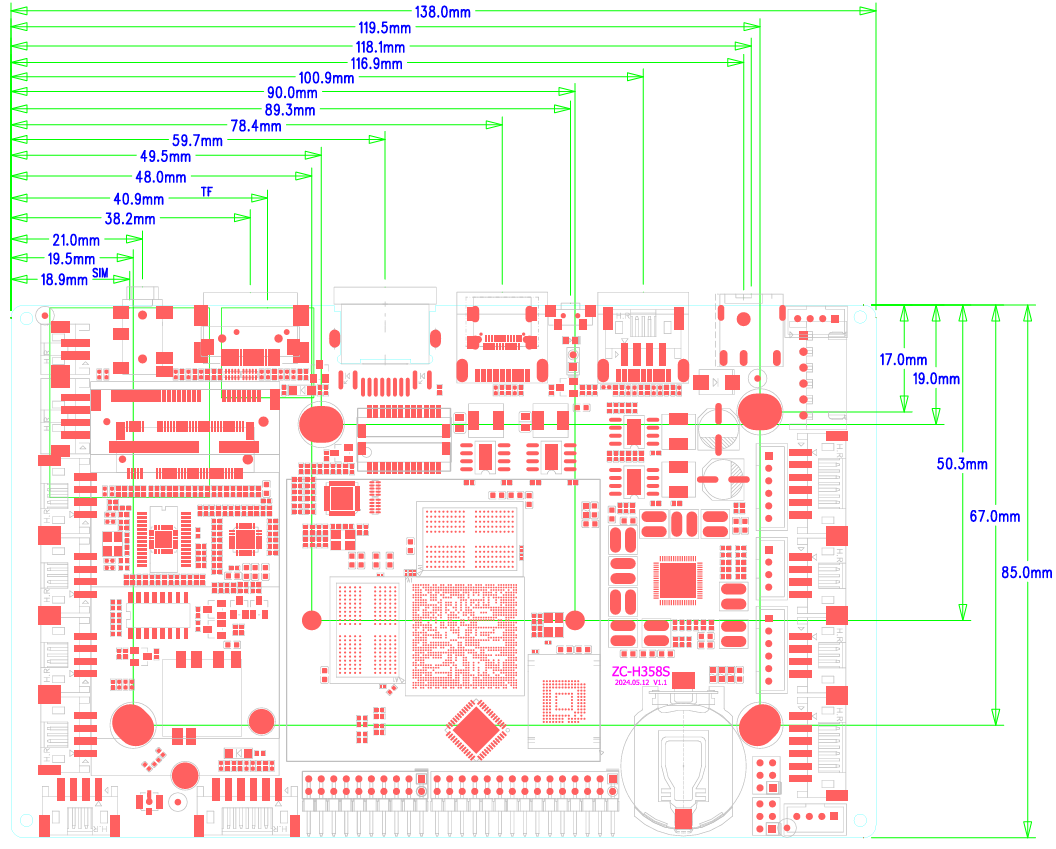

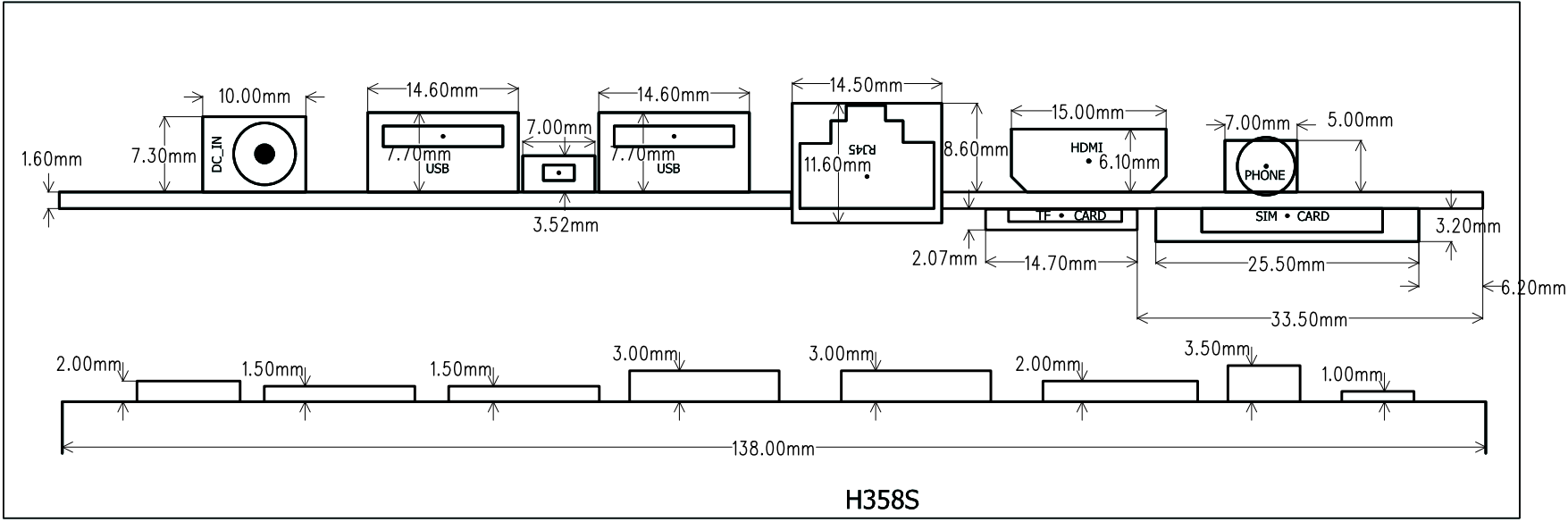

## 2.3 PCBA尺寸图

![尺寸图](/media/202603//1773221601.997394.png)

![358S](/media/202603//1773221601.9994526.png)

PCBA尺寸：138mm*85mm/±0.5mm；板厚1.6mm±10%

螺丝孔规格：∮3.0mm x 4 /±10%

注意：DC头插孔为偏心圆，注意尺寸位置

# 3. 主板参数

## 3.1 硬件参数

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="5%" />
		<col width="5%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center" colspan="2">主要硬件参数</td>
		</tr>
		<tr>
			<td>CPU</td>
			<td>八核（四核Cortex-A76，四核Cortex-A55）64位,主频最高2.4GHz</td>
		</tr>
		<tr>
			<td>GPU</td>
			<td>ARM Mali G610 3D GPU， 支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.2、Vulkan 1.2</td>
		</tr>
		<tr>
			<td>NPU</td>
			<td>RKNN NPU,算力最大至 6 TOPS</td>
		</tr>
		<tr>
			<td>内存</td>
			<td>默认8G，4G/8G/16G(可选）</td>
		</tr>
		<tr>
			<td>内置存储器</td>
			<td>默认64G，32G /64G/128G/256G(可选）</td>
		</tr>
		<tr>
			<td>显示</td>
			<td>支持EDP/HDMI 2.1/MIPI/LVDS/DP（TYPE-C )</td>
		</tr>
		<tr>
			<td>系统</td>
			<td>Android 13</td>
		</tr>
		<tr>
			<td>播放模式</td>
			<td>支持循环、定时、插播等多种播放模式</td>
		</tr>
		<tr>
			<td>多媒体</td>
			<td>支持MPEG-1，MPEG-2，MPEG-4，H.263，H.264，H.265，VC-1，VP9，VP8，MVC，AV1</td>
		</tr>
		<tr>
			<td>电源供电接口</td>
			<td>1个内置2.54MM 6P电源输入接口及1个口径6.0 MM，内芯 2.0MM，DC头接口</td>
		</tr>
		<tr>
			<td>LVDS输出</td>
			<td>1路LVDS输出接口，30 PIN杜邦，可驱动50/60Hz多种分辨率液晶屏</td>
		</tr>
		<tr>
			<td>MIPI输出</td>
			<td>1路MIPI输出接口，40 PIN FPC座，最高支持4K @ 60fps输出</td>
		</tr>
		<tr>
			<td>EDP输出</td>
			<td>1路EDP输出接口，20 PIN杜邦，最高支持4K @ 60fps输出（和HDMI-OUT只能二选一输出）</td>
		</tr>
		<tr>
			<td>HDMI输出</td>
			<td>1个A型接口，支持HDMI TX 2.1，最高支持8K @ 60fps输出（和EDP只能二选一输出）</td>
		</tr>
		<tr>
			<td>TF卡</td>
			<td>支持16G/32G/64G/128G(只要是SD3.0,MMC ver4.51协议，更大容量的也是支持的）</td>
		</tr>
		<tr>
			<td>CTP接口</td>
			<td>1路I2C触摸屏接口</td>
		</tr>
		<tr>
			<td>遥控及指示灯</td>
			<td>支持红外遥控器按键控制，支持设备工作状态灯的指示</td>
		</tr>
		<tr>
			<td>串口/扩展接口</td>
			<td>4路TTL（2路可改232,2路可改485）串口, 4路GPIO</td>
		</tr>
		<tr>
			<td>音频输出</td>
			<td>1个3.5mm耳机接口，1个双通道喇叭输出接口</td>
		</tr>
		<tr>
			<td>重力感应</td>
			<td>支持，默认不贴</td>
		</tr>
		<tr>
			<td>RTC实时时钟</td>
			<td>支持、并支持定时开关机</td>
		</tr>
		<tr>
			<td>USB接口</td>
			<td>2个USB 3.0、2个内置USB插座</td>
		</tr>
		<tr>
			<td>系统升级</td>
			<td>支持本地USB升级，无线升级，电脑升级</td>
		</tr>
		<tr>
			<td>网络支持</td>
			<td>1、支持 10/100M/1000M自适应以太网<br>2、内置 WiFi，蓝牙，WIFI支持热点分享<br>3、可扩展4G 上网 </td>
		</tr>
		<tr>
			<td>尺寸</td>
			<td>138mm*85mm/±0.5mm，板厚1.6mm±10%</td>
		</tr>
		<tr>
			<td>工作环境</td>
			<td>温度：0度-70度，推荐5°C~35°C，湿度：10％～90％，无凝露</td>
		</tr>
	</tbody>
</table>

## 3.2 材料要求

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="5%" />
		<col width="5%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center" colspan="2">电子器件材料</td>
		</tr>
		<tr>
			<td>PCB板材</td>
			<td>FR4 8层板 沉金阻抗板 TG150 哑光黑色无铅，无卤环保</td>
		</tr>
		<tr>
			<td>电子物料</td>
			<td>无铅环保物料（原装正品，符合ROHS要求）</td>
		</tr>
		<tr>
			<td>生产工艺</td>
			<td>无铅，环保生产工艺（符合ISO9001生产质量管理体系要求）</td>
		</tr>
	</tbody>
</table>

## 3.3 电气参数（裸板）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="15%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">参数</td>
			<td align="center" valign="center">最小值</td>
			<td align="center" valign="center">标准值</td>
			<td align="center" valign="center">最大值</td>
			<td align="center" valign="center">单位</td>
		</tr>
		<tr>
			<td>工作电压</td>
			<td>9</td>
			<td>12</td>
			<td>14</td>
			<td>V</td>
		</tr>
		<tr>
			<td>工作电流</td>
			<td>170</td>
			<td>183</td>
			<td>620</td>
			<td>mA</td>
		</tr>
		<tr>
			<td>关断电流</td>
			<td>6.56</td>
			<td>6.82</td>
			<td>7.06</td>
			<td>mA</td>
		</tr>
		<tr>
			<td>主板功率</td>
			<td>2.04</td>
			<td>2.19</td>
			<td>7.44</td>
			<td>W</td>
		</tr>
		<tr>
			<td>喇叭输出功率 (8R喇叭)</td>
			<td>4</td>
			<td>4.5</td>
			<td>5</td>
			<td>W</td>
		</tr>
		<tr>
			<td>RTC工作电流</td>
			<td>0.477</td>
			<td>0.492</td>
			<td>0.528</td>
			<td>uA</td>
		</tr>
		<tr>
			<td>USB输出电流( 5V ) *1</td>
			<td>1800</td>
			<td>2030</td>
			<td>2200</td>
			<td>mA</td>
		</tr>
		<tr>
			<td>UART输出电流( 3.3V ）*2</td>
			<td>880</td>
			<td>1130</td>
			<td>1250</td>
			<td>mA</td>
		</tr>
	</tbody>
</table>

注意：
1：*1*2为主板的各相同电压输出功率之和，具体到各接口座上的输出功率以接口说明为准。
2：综合整体工况情况，整机在极限值之外的环境中工作，整机的工作性能不能予以完全质量保障。
3：工作电流取值为当前最新固件，因后续更新固件会导致工作电流大小有略微差异，属于正常范围，具体以产品出 货前的固件为准。

## 3.4 内置接口参数

### 3.4.1 DC-IN（电源卧式插座2.54MM红色）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>DC12V-IN</td>
			<td>电源输入</td>
			<td>12V电源输入</td>
			<td style="text-align: center; vertical-align: middle;" rowspan="6"><img src="/media/202603/图片1_1773303900.jpg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>DC12V-IN</td>
			<td>电源输入</td>
			<td>12V电源输入</td>
		</tr>
		<tr>
			<td>3</td>
			<td>GND</td>
			<td>电源地线</td>
			<td>电源地线</td>
		</tr>
		<tr>
			<td>4</td>
			<td>GND</td>
			<td>电源地线</td>
			<td>电源地线</td>
		</tr>
		<tr>
			<td>5</td>
			<td>5VSTB</td>
			<td>信号输入</td>
			<td>STB电源输入</td>
		</tr>
		<tr>
			<td>6</td>
			<td>STB</td>
			<td>信号输出</td>
			<td>STB电源输出</td>
		</tr>
	</tbody>
</table>

1：使用内置电源输入时，接此插座
2：STB功能需要外置电源板支持才可以使用
3：电源电压为12V输入，使用范围可接受在9V-14V之间，不要使用超过此范围的电源适配器。
4：2.54插座单PIN额定电流2.5A，2PIN座子最大5A，请不要超过此电流。

### 3.4.2 LCD-BL1（LVDS屏背光卧式插座2.00MM 蓝色）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>BL-12V_IN</td>
			<td>电源输出</td>
			<td rowspan="2">12V背光电源输出，12V电源直接接外接适配器，电流的大小取决于适配器的电流</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="6"><img src="/media/202603//1773221602.0166595.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>BL-12V_IN</td>
			<td>电源输出</td>
			</tr>
		<tr>
			<td>3</td>
			<td>ON / OFF</td>
			<td>控制输出</td>
			<td>背光板开关信号，高电平有效</td>
		</tr>
		<tr>
			<td>4</td>
			<td>ADJ</td>
			<td>控制输出</td>
			<td>PWM控制LVDS屏的亮度</td>
		</tr>
		<tr>
			<td>5</td>
			<td>GND</td>
			<td>电源地线</td>
			<td>电源地线</td>
		</tr>
		<tr>
			<td>6</td>
			<td>GND</td>
			<td>电源地线</td>
			<td>电源地线</td>
		</tr>
	</tbody>
</table>

1：注意脚位顺序，不可接反。
2：对于不需要使用ADJ功能的机型，可将ADJ直接悬空不接或者接到ON/OFF上，这样可以避免屏暗的问题，对ADJ是接高还是低，需查看屏规格书确定

### 3.4.3 LCD-BL2（LVDS屏背光立式插座2.00MM 蓝色）
<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>BL-12V_IN</td>
			<td>电源输出</td>
			<td rowspan="2">12V背光电源输出，12V电源直接接外接适配器，电流的大小取决于适配器的电流</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="6"><img src="/media/202603//1773221602.020537.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>BL-12V_IN</td>
			<td>电源输出</td>
		</tr>
		<tr>
			<td>3</td>
			<td>ON / OFF</td>
			<td>控制输出</td>
			<td>背光板开关信号，高电平有效</td>
		</tr>
		<tr>
			<td>4</td>
			<td>ADJ</td>
			<td>控制输出</td>
			<td>PWM控制LVDS屏的亮度</td>
		</tr>
		<tr>
			<td>5</td>
			<td>GND</td>
			<td>电源地线</td>
			<td>电源地线</td>
		</tr>
		<tr>
			<td>6</td>
			<td>GND</td>
			<td>电源地线</td>
			<td>电源地线</td>
		</tr>
	</tbody>
</table>

1：默认不贴，如果要用注意脚位顺序，不可接反。
2：对于不需要使用ADJ功能的机型，可将ADJ直接悬空不接或者接到ON/OFF上，这样可以避免屏暗的问题，对ADJ是接高还是低，需查看屏规格书确定

### 3.4.4 LVDS0-VCC（LVDS-LOGIC电源输入跳选立式插针2.00MM）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>BL-3.3V_IN</td>
			<td>电源输入</td>
			<td>3.3V电源输入，跳帽连接</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="6"><img src="/media/202603//1773221602.02592.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>BL-VCC-OUT</td>
			<td>背光输出</td>
			<td>LVDS_LOGIC电源输出</td>
		</tr>
		<tr>
			<td>3</td>
			<td>BL-5.0V_IN</td>
			<td>电源输入</td>
			<td>5.0V电源输入，跳帽连接</td>
		</tr>
		<tr>
			<td>4</td>
			<td>BL-VCC-OUT</td>
			<td>背光输出</td>
			<td>LVDS_LOGIC电源输出</td>
		</tr>
		<tr>
			<td>5</td>
			<td>BL-12V_IN</td>
			<td>电源输入</td>
			<td>12V电源输入，跳帽连接</td>
		</tr>
		<tr>
			<td>6</td>
			<td>BL-VCC-OUT</td>
			<td>背光输出</td>
			<td>LVDS_LOGIC电源输出</td>
		</tr>
	</tbody>
</table>

1：在连接LCD屏后，一定要注意显示屏所需要的逻辑电压是多少，将跳帽跳到相应的电压选择PIN脚上面，否则容易出现烧掉显示屏电路的情况。（关于显示屏电压请查询相应的屏规格书）很重要

### 3.4.5 EDP1-VCC（LVDS-LOGIC电源输入跳选立式插针2.00MM）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>BL-3.3V_IN</td>
			<td>电源输入</td>
			<td>3.3V电源输入，跳帽连接</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="6"><img src="/media/202603//1773221602.029802.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>BL-VCC-OUT</td>
			<td>背光输出</td>
			<td>LVDS_LOGIC电源输出</td>
		</tr>
		<tr>
			<td>3</td>
			<td>BL-5.0V_IN</td>
			<td>电源输入</td>
			<td>5.0V电源输入，跳帽连接</td>
		</tr>
		<tr>
			<td>4</td>
			<td>BL-VCC-OUT</td>
			<td>背光输出</td>
			<td>LVDS_LOGIC电源输出</td>
		</tr>
		<tr>
			<td>5</td>
			<td>BL-12V_IN</td>
			<td>电源输入</td>
			<td>12V电源输入，跳帽连接</td>
		</tr>
		<tr>
			<td>6</td>
			<td>BL-VCC-OUT</td>
			<td>背光输出</td>
			<td>LVDS_LOGIC电源输出</td>
		</tr>
	</tbody>
</table>

1：默认不贴，如果要用在连接LCD屏后，一定要注意显示屏所需要的逻辑电压是多少，将跳帽跳到相应的电压选择PIN脚上面，否则容易出现烧掉显示屏电路的情况。（关于显示屏电压请查询相应的屏规格书）很重要

### 3.4.6 OTG（功能跳选立式插针2.00MM）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>GND</td>
			<td>地</td>
			<td>地线</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="2"><img src="/media/202603//1773221602.0335026.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>OTG</td>
			<td>选择脚</td>
			<td>USB功能选择输出</td>
		</tr>
	</tbody>
</table>

### 3.4.7 UBOOT
<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>GND</td>
			<td>地</td>
			<td>地线</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="2"><img src="/media/202603//1773221602.0359688.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>UBOOT</td>
			<td>输入</td>
			<td>UBOOT功能状态选择</td>
		</tr>
	</tbody>
</table>

1：此按键按住后再开机，设备将进入固件UBOOT烧录模式。

### 3.4.8 ANT（WIFI/BT天线座）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>GND</td>
			<td>地</td>
			<td>地线</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="2"><img src="/media/202603//1773221602.0385203.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>RF</td>
			<td>信号输入</td>
			<td>WIFI,BT信号输入</td>
		</tr>
	</tbody>
</table>

1：注意WIFI天线座子使用为IPEX-2代座子，请外置天线棒匹配为2代母座。
2：关于天线座与PCB的连接固定焊盘小，拆卸时要注意轻扣取出，避免直接扯出而导致天线座与PCB分离无法修复。

### 3.4.9 MIC（麦克风卧式插座2.00MM）
<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>信号输入+</td>
			<td>咪头正极</td>
			<td>信号输入+</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="2"><img src="/media/202603//1773221602.0411081.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>信号输入-</td>
			<td>咪头负极</td>
			<td>信号输入-</td>
		</tr>
	</tbody>
</table>

1：连接咪头时，注意它的正负极性不要接反。
2：此座子默认不贴

### 3.4.10 SPK（喇叭卧式插座2.00MM)

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>PL+</td>
			<td>L输出正</td>
			<td>喇叭功放输出正</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="4"><img src="/media/202603//1773221602.0437424.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>PL-</td>
			<td>L输出负</td>
			<td>喇叭功放输出负</td>
		</tr>
		<tr>
			<td>3</td>
			<td>PR-</td>
			<td>R输出负</td>
			<td>喇叭功放输出负</td>
		</tr>
		<tr>
			<td>4</td>
			<td>PR+</td>
			<td>R输出正</td>
			<td>喇叭功放输出正</td>
		</tr>
	</tbody>
</table>

1：此为双喇叭连接，在使用单喇叭的时候是PIN1与PIN2一组，PIN3与PIN4一组，不能搞错。
2：喇叭的使用，需要先连接好喇叭后再开机，不允许带电拔插使用。默认使用8欧喇叭。
3：喇叭接口功率输出特性（限定条件：TA＝25℃，DC=12.0V）
4：功放芯片默认2*8欧/5W，注意使用的喇叭匹配区间，建议喇叭额定功率能够达到3W以上。芯片最大可支持2*8欧/10W（需更改硬件参数）

### 3.4.11 KEY（外接卧式插座2.00MM）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>POW</td>
			<td>输入</td>
			<td>系统开机按键</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="4"><img src="/media/202603//1773221602.0467877.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>RST</td>
			<td>输入</td>
			<td>复位信号接口</td>
		</tr>
		<tr>
			<td>3</td>
			<td>KEY</td>
			<td>输入</td>
			<td>ADC按键扩展接口（最多可扩展7个按键）</td>
		</tr>
		<tr>
			<td>4</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		</tr>
	</tbody>
</table>

1：按键的配置可作调整，具体以实际沟通需求为准

### 3.4.12 CTP（触摸屏卧式插座2.00MM ）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="6"><img src="/media/202603//1773221602.0498204.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>RST</td>
			<td>复位</td>
			<td>CTP复位,可兼容为GPIO</td>
		</tr>
		<tr>
			<td>3</td>
			<td>INT</td>
			<td>中断</td>
			<td>CTP中断,可兼容为GPIO</td>
		</tr>
		<tr>
			<td>4</td>
			<td>SCL</td>
			<td>I2C- SCL</td>
			<td>I2C时钟,可兼容为GPIO</td>
		</tr>
		<tr>
			<td>5</td>
			<td>SDA</td>
			<td>I2C-SDA</td>
			<td>I2C数据,可兼容为GPIO</td>
		</tr>
		<tr>
			<td>6</td>
			<td>VCC-3.3V</td>
			<td>电源输出</td>
			<td>VCC-3.3V</td>
		</tr>
	</tbody>
</table>

1：默认为CTP接口，当要改为GPIO口时，需软件重新配置。

### 3.4.13 IR&LED（遥控指示灯卧式插座2.00MM ）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>RED</td>
			<td>LED红灯输出</td>
			<td>LED灯的正极 / 系统关机状态指示灯</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="6"><img src="/media/202603//1773221602.0533988.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>GND</td>
			<td>地</td>
			<td>电源地线</td>
		</tr>
		<tr>
			<td>3</td>
			<td>BLUE</td>
			<td>LED蓝灯输出</td>
			<td>LED灯的正极 / 系统运行状态指示灯</td>
		</tr>
		<tr>
			<td>4</td>
			<td>IVC</td>
			<td>电源输入</td>
			<td>遥控电源</td>
		</tr>
		<tr>
			<td>5</td>
			<td>GND</td>
			<td>地</td>
			<td>电源地线</td>
		</tr>
		<tr>
			<td>6</td>
			<td>IR</td>
			<td>信号输入</td>
			<td>IR信号输入</td>
		</tr>
	</tbody>
</table>

1：指示灯默认使用共阴极LED灯，如使用的为共阳极灯时，可在制作外接延长线时，将LED灯的共同脚接到第3PIN上面作为电源输入，注意，此接法后，灯的状态会变，需要软件配置更新。
2：遥控支持硬开关机功能，遥控开机键需要软件配置，或者遥控码值学习匹配后才能使用。
3：关于遥控器需要重新配置才能确保按键可用，如使用不是我司认证的遥控器时，需要与业务沟通确认。

### 3.4.14 GPIO（立式插座2.00MM）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>GPIO1</td>
			<td>输入/输出</td>
			<td>默认GPIO口，可兼容为CTP的RST, CAN-RX</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="6"><img src="/media/202603//1773221602.0569932.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>GPIO2</td>
			<td>输入/输出</td>
			<td>默认GPIO口，可兼容为CTP的INT, CAN-TX</td>
		</tr>
		<tr>
			<td>3</td>
			<td>GPIO3</td>
			<td>输入/输出</td>
			<td>默认GPIO口，可兼容为CTP的SCL</td>
		</tr>
		<tr>
			<td>4</td>
			<td>GPIO4</td>
			<td>输入/输出</td>
			<td>默认GPIO口，可兼容为CTP的SDA</td>
		</tr>
		<tr>
			<td>5</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		</tr>
		<tr>
			<td>6</td>
			<td>VCC-3.3V</td>
			<td>电源输出</td>
			<td>VCC-3.3V</td>
		</tr>
	</tbody>
</table>

1：端口默认为GPIO口。当作为CTP或CAN口使用时，需软件另行进行配置。
2：4个I/O主板上2.2K上拉到3.3V
3：I/O口电压为3.3V，注意电平的匹配

### 3.4.15 FAN（风扇立式插座2.00MM)

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>FAN</td>
			<td>风扇电源</td>
			<td>风扇PWM输出</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="4"><img src="/media/202603//1773221602.0608504.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>NC</td>
			<td>NC</td>
			<td>NC(转速检测，暂不可用）</td>
		</tr>
		<tr>
			<td>3</td>
			<td>5V</td>
			<td>5V电源</td>
			<td>5V电源输出</td>
		</tr>
		<tr>
			<td>4</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		</tr>
	</tbody>
</table>

1：风扇请采用5V风扇
2：暂时只支持两线风扇，接FAN与地

### 3.4.16 TTYS0（UART/RS485卧式插座2.00MM）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>VCC</td>
			<td>电源输出</td>
			<td>VCC</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="4"><img src="/media/202603//1773221602.0640576.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>UART_TX0/B</td>
			<td>数据发送</td>
			<td>UART_TX,可兼容为GPIO</td>
		</tr>
		<tr>
			<td>3</td>
			<td>UART_RX0/A</td>
			<td>数据接收</td>
			<td>UART_RX,可兼容为GPIO</td>
		</tr>
		<tr>
			<td>4</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		</tr>
	</tbody>
</table>

1：默认为1个TTL形式的输出，可添加芯片改为RS485，端口号为ttyS0。
2：VCC输出电压默认为3.3V（可通过跳选电阻改5V输出）；输出电流为500mA
3：当要使用为GPIO口时，需软件另行配置
4：I/O口信号电平为3.3V，注意电平的匹配

### 3.4.17 TTYS4（UART/RS485卧式插座2.00MM）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>VCC</td>
			<td>电源输出</td>
			<td>VCC</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="4"><img src="/media/202603//1773221602.067715.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>UART_TX4/B</td>
			<td>数据发送</td>
			<td>UART_TX,可兼容为GPIO</td>
		</tr>
		<tr>
			<td>3</td>
			<td>UART_RX4/A</td>
			<td>数据接收</td>
			<td>UART_RX,可兼容为GPIO</td>
		</tr>
		<tr>
			<td>4</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		</tr>
	</tbody>
</table>

1：默认为1个TTL形式的输出，可添加芯片改为RS485，端口号为ttyS4。
2：VCC输出电压默认为3.3V（可通过跳选电阻改5V输出）；输出电流为500MA
3：当要使用为GPIO口时，需软件另行配置

### 3.4.18 TTYS1（UART/RS232卧式插座2.00MM）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>VCC</td>
			<td>电源输出</td>
			<td>VCC</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="4"><img src="/media/202603//1773221602.0720232.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>UART_TX1/B</td>
			<td>数据发送</td>
			<td>UART_TX,可兼容为GPIO</td>
		</tr>
		<tr>
			<td>3</td>
			<td>UART_RX1/A</td>
			<td>数据接收</td>
			<td>UART_RX,可兼容为GPIO</td>
		</tr>
		<tr>
			<td>4</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		</tr>
	</tbody>
</table>

1：默认为1个TTL形式的输出，可添加芯片改为RS232，端口号为ttyS1。
2：VCC输出电压默认为3.3V（可通过跳选电阻改5V输出）；输出电流为500MA
3：当要使用为GPIO口时，需软件另行配置
4：I/O口信号电平为3.3V，注意电平的匹配

### 3.4.19 TTYS6（UART/RS232立式插座2.00MM）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>VCC</td>
			<td>电源输出</td>
			<td>VCC</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="4"><img src="/media/202603//1773221602.0756829.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>UART_TX6/B</td>
			<td>数据发送</td>
			<td>UART_TX,可兼容为GPIO</td>
		</tr>
		<tr>
			<td>3</td>
			<td>UART_RX6/A</td>
			<td>数据接收</td>
			<td>UART_RX,可兼容为GPIO</td>
		</tr>
		<tr>
			<td>4</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		</tr>
	</tbody>
</table>

1：默认为1个TTL形式的输出，可添加芯片改为RS232，端口号为ttyS6。
2：VCC输出电压默认为3.3V（可通过跳选电阻改5V输出）；输出电流为500MA
3：当要使用为GPIO口时，需软件另行配置
4：I/O口信号电平为3.3V，注意电平的匹配

### 3.4.20 HUSB11（卧式插座2.00MM）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="4"><img src="/media/202603//1773221602.0792637.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>DP</td>
			<td>数据正</td>
			<td>数据正，连接外置设备的USB_DP脚</td>
		</tr>
		<tr>
			<td>3</td>
			<td>DM</td>
			<td>数据负</td>
			<td>数据负，连接外置设备的USB_DM脚</td>
		</tr>
		<tr>
			<td>4</td>
			<td>5V</td>
			<td>电源输出</td>
			<td>5V电源线</td>
		</tr>
	</tbody>
</table>

1：此USB为HUB出来的USB口，输出电流为500MA
2：此座子和4G-PCIE为同一路，二选一贴片，所以默认不贴

### 3.4.21 HUSB12（卧式插座2.00MM）
<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="4"><img src="/media/202603//1773221602.0822227.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>DP</td>
			<td>数据正</td>
			<td>数据正，连接外置设备的USB_DP脚</td>
		</tr>
		<tr>
			<td>3</td>
			<td>DM</td>
			<td>数据负</td>
			<td>数据负，连接外置设备的USB_DM脚</td>
		</tr>
		<tr>
			<td>4</td>
			<td>5V</td>
			<td>电源输出</td>
			<td>5V电源线</td>
		</tr>
	</tbody>
</table>

1：此USB为HUB出来的USB口，输出电流为500MA

### 3.4.22 HUSB13（卧式插座2.00MM）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="4"><img src="/media/202603//1773221602.0851057.jpeg" alt="描述图片"></td>
		</tr>
		<tr>
			<td>2</td>
			<td>DP</td>
			<td>数据正</td>
			<td>数据正，连接外置设备的USB_DP脚</td>
		</tr>
		<tr>
			<td>3</td>
			<td>DM</td>
			<td>数据负</td>
			<td>数据负，连接外置设备的USB_DM脚</td>
		</tr>
		<tr>
			<td>4</td>
			<td>5V</td>
			<td>电源输出</td>
			<td>5V电源线</td>
		</tr>
	</tbody>
</table>

1：此USB为HUB出来的USB口，输出电流为500MA

### 3.4.23 EDP-DATA（双排EDP屏立式插座2.00MM）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td rowspan="2">EDP-VCC_IN</td>
			<td rowspan="2">电源输入</td>
			<td rowspan="2">液晶电源，+3.3V /+5V/ +12V可选，通过LVDS1-VCC选择</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="20"><img src="/media/202603/2026-03-12_173859_1251240.6057927751003613.png" alt="描述图片"><br>红色方框标记为第一脚</td>
		</tr>
		<tr>
			<td>2</td>
		</tr>
		<tr>
			<td>3</td>
			<td rowspan="2">GND</td>
			<td rowspan="2">电源地线</td>
			<td rowspan="2">电源地线</td>
		</tr>
		<tr>
			<td>4</td>
		</tr>
		<tr>
			<td>5</td>
			<td>EDP-TX0-</td>
			<td>输出</td>
			<td>Display Port Lane 0 negative output</td>
		</tr>
		<tr>
			<td>6</td>
			<td>EDP-TX0+</td>
			<td>输出</td>
			<td>Display Port Lane 0 positive output</td>
		</tr>
		<tr>
			<td>7</td>
			<td>EDP-TX1-</td>
			<td>输出</td>
			<td>Display Port Lane 1 negative output</td>
		</tr>
		<tr>
			<td>8</td>
			<td>EDP-TX1+</td>
			<td>输出</td>
			<td>Display Port Lane 1 positive output</td>
		</tr>
		<tr>
			<td>9</td>
			<td>EDP-TX2-</td>
			<td>输出</td>
			<td>Display Port Lane 2 negative output</td>
		</tr>
		<tr>
			<td>10</td>
			<td>EDP-TX2+</td>
			<td>输出</td>
			<td>Display Port Lane 2 positive output</td>
		</tr>
		<tr>
			<td>11</td>
			<td>EDP-TX3-</td>
			<td>输出</td>
			<td>Display Port Lane 3 negative output</td>
		</tr>
		<tr>
			<td>12</td>
			<td>EDP-TX3+</td>
			<td>输出</td>
			<td>Display Port Lane 3 positive output</td>
		</tr>
		<tr>
			<td>13</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		</tr>
		<tr>
			<td>14</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		</tr>
		<tr>
			<td>15</td>
			<td>EDP-AUX-</td>
			<td>输出</td>
			<td>Port AUX- channel negative signal</td>
		</tr>
		<tr>
			<td>16</td>
			<td>EDP-AUX+</td>
			<td>Port AUX+ channel positive signal</td>
			<td>5V电源线</td>
		</tr>
		<tr>
			<td>17</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		</tr>
		<tr>
			<td>18</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		</tr>
		<tr>
			<td>19</td>
			<td>+3.3V</td>
			<td>输出</td>
			<td>电压输出</td>
		</tr>
		<tr>
			<td>20</td>
			<td>EDP-HPD</td>
			<td>输出</td>
			<td>屏热插拔检测信号</td>
		</tr>
	</tbody>
</table>

1：主板上有1脚起始位，请注意
2：此座子默认不贴

### 3.4.24 LVDS-DATA（双排LVDS屏立式插座2.00MM）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td rowspan="3">LCDVCC-IN</td>
			<td rowspan="3">电源输出</td>
			<td rowspan="3">液晶电源，+3.3V / +5V / +12V 可选，通过LVDS0-VCC选择</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="30"><img src="/media/202603/2026-03-12_174029_2342540.7769375501156491.png" alt="描述图片"><br>红色方框标记为第一脚</td>
		</tr>
		<tr>
			<td>2</td>
		</tr>
		<tr>
			<td>3</td>
		</tr>
		<tr>
			<td>4</td>
			<td rowspan="3">GND</td>
			<td rowspan="3">电源地线</td>
			<td rowspan="3">电源地线</td>
		</tr>
		<tr>
			<td>5</td>
		</tr>
		<tr>
			<td>6</td>
		</tr>
		<tr>
			<td>7</td>
			<td>RXO0-</td>
			<td>输出</td>
			<td>Pixel0 Negative Data (Odd)</td>
		</tr>
		<tr>
			<td>8</td>
			<td>RXO0+</td>
			<td>输出</td>
			<td>Pixel0 Positive Data (Odd)</td>
		</tr>
		<tr>
			<td>9</td>
			<td>RXO1-</td>
			<td>输出</td>
			<td>Pixel1 Negative Data (Odd)</td>
		</tr>
		<tr>
			<td>10</td>
			<td>RXO1+</td>
			<td>输出</td>
			<td>Pixel1 Positive Data (Odd)</td>
		</tr>
		<tr>
			<td>11</td>
			<td>RXO2-</td>
			<td>输出</td>
			<td>Pixel2 Negative Data (Odd)</td>
		</tr>
		<tr>
			<td>12</td>
			<td>RXO2+</td>
			<td>输出</td>
			<td>Pixel2 Positive Data (Odd)</td>
		</tr>
		<tr>
			<td>13</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		</tr>
		<tr>
			<td>14</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		</tr>
		<tr>
			<td>15</td>
			<td>RXOC-</td>
			<td>输出</td>
			<td>Negative Sampling Clock (Odd)</td>
		</tr>
		<tr>
			<td>16</td>
			<td>RXOC+</td>
			<td>输出</td>
			<td>Positive Sampling Clock (Odd)</td>
		</tr>
		<tr>
			<td>17</td>
			<td>RXO3-</td>
			<td>输出</td>
			<td>Pixel3 Negative Data (Odd)</td>
		</tr>
		<tr>
			<td>18</td>
			<td>RXO3+</td>
			<td>输出</td>
			<td>Pixel3 Positive Data (Odd)</td>
		</tr>
		<tr>
			<td>19</td>
			<td>RXE0-</td>
			<td>输出</td>
			<td>Pixel0 Negative Data (Even)</td>
		</tr>
		<tr>
			<td>20</td>
			<td>RXE0+</td>
			<td>输出</td>
			<td>Pixel0 Positive Data (Even)</td>
		</tr>
		<tr>
			<td>21</td>
			<td>RXE1-</td>
			<td>输出</td>
			<td>Pixel1 Negative Data (Even)</td>
		</tr>
		<tr>
			<td>22</td>
			<td>RXE1+</td>
			<td>输出</td>
			<td>Pixel1 Positive Data (Even)</td>
		</tr>
		<tr>
			<td>23</td>
			<td>RXE2-</td>
			<td>输出</td>
			<td>Pixel2 Negative Data (Even)</td>
		</tr>
		<tr>
			<td>24</td>
			<td>RXE2+</td>
			<td>输出</td>
			<td>Pixel2 Positive Data (Even)</td>
		</tr>
		<tr>
			<td>25</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		</tr>
		<tr>
			<td>26</td>
			<td>GND</td>
			<td>地线</td>
			<td>地线</td>
		</tr>
		<tr>
			<td>27</td>
			<td>RXEC-</td>
			<td>输出</td>
			<td>Negative Sampling Clock (Even)</td>
		</tr>
		<tr>
			<td>28</td>
			<td>RXEC+</td>
			<td>输出</td>
			<td>Positive Sampling Clock (Even)</td>
		</tr>
		<tr>
			<td>29</td>
			<td>RXE3-</td>
			<td>输出</td>
			<td>Pixel3 Negative Data (Even)</td>
		</tr>
		<tr>
			<td>30</td>
			<td>RXE3+</td>
			<td>输出</td>
			<td>Pixel3 Positive Data (Even)</td>
		</tr>
	</tbody>
</table>

1：主板上有1脚起始位，请注意

### 3.4.25 MIPI-DATA（40PIN 0.5MM翻盖式）

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="10%" />
		<col width="15%" />
	</colgroup>
	<tbody valign="top">
		<tr>
			<td align="center" valign="center">序号</td>
			<td align="center" valign="center">定义</td>
			<td align="center" valign="center">属性</td>
			<td align="center" valign="center" colspan="2">描述</td>
		</tr>
		<tr>
			<td>1</td>
			<td>VDD1V8</td>
			<td>1.8V</td>
			<td>VDD1.8V电源</td>
		<td style="text-align: center; vertical-align: middle;" rowspan="40"><img src="/media/202603/2026-03-12_193319_7275000.3786020578187216.png" alt="描述图片"><br>红色方框标记为第一脚</td>
		</tr>
		<tr>
			<td>2</td>
			<td>VDD3V3</td>
			<td>3.3V</td>
			<td>VDD3.3V电源</td>
		</tr>
		<tr>
			<td>3</td>
			<td>VDD3V3</td>
			<td>3.3V</td>
			<td>VDD3.3V电源</td>
		</tr>
		<tr>
			<td>4</td>
			<td>NC</td>
			<td></td>
			<td></td>
		</tr>
		<tr>
			<td>5</td>
			<td>RESET</td>
			<td>屏复位</td>
			<td>屏复位，低有效</td>
		</tr>
		<tr>
			<td>6</td>
			<td>NC</td>
			<td></td>
			<td></td>
		</tr>
		<tr>
			<td>7</td>
			<td>GND</td>
			<td>地</td>
			<td>地</td>
		</tr>
		<tr>
			<td>8</td>
			<td>MIPI-D0-</td>
			<td>数据通道0负</td>
			<td>数据位</td>
		</tr>
		<tr>
			<td>9</td>
			<td>MIPI-D0+</td>
			<td>数据通道0正</td>
			<td>数据位</td>
		</tr>
		<tr>
			<td>10</td>
			<td>GND</td>
			<td>地</td>
			<td>地</td>
		</tr>
		<tr>
			<td>11</td>
			<td>MIPI-D1-</td>
			<td>数据通道1负</td>
			<td>数据位</td>
		</tr>
		<tr>
			<td>12</td>
			<td>MIPI-D1+</td>
			<td>数据通道1正</td>
			<td>数据位</td>
		</tr>
		<tr>
			<td>13</td>
			<td>GND</td>
			<td>地</td>
			<td>地</td>
		</tr>
		<tr>
			<td>14</td>
			<td>MIPI-CLK-</td>
			<td>时钟负</td>
			<td>时钟位</td>
		</tr>
		<tr>
			<td>15</td>
			<td>MIPI-CLK+</td>
			<td>时钟正</td>
			<td>时钟位</td>
		</tr>
		<tr>
			<td>16</td>
			<td>GND</td>
			<td>地</td>
			<td>地</td>
		</tr>
		<tr>
			<td>17</td>
			<td>MIPI-D2-</td>
			<td>数据通道2负</td>
			<td>数据位</td>
		</tr>
		<tr>
			<td>18</td>
			<td>MIPI-D2+</td>
			<td>数据通道2正</td>
			<td>数据位</td>
		</tr>
		<tr>
			<td>19</td>
			<td>GND</td>
			<td>地</td>
			<td>地</td>
		</tr>
		<tr>
			<td>20</td>
			<td>MIPI-D3-</td>
			<td>数据通道3负</td>
			<td>数据位</td>
		</tr>
		<tr>
			<td>21</td>
			<td>MIPI-D3+</td>
			<td>数据通道3正</td>
			<td>数据位</td>
		</tr>
		<tr>
			<td>22</td>
			<td>GND</td>
			<td>地</td>
			<td>地</td>
		</tr>
		<tr>
			<td>23</td>
			<td>NC</td>
			<td></td>
			<td></td>
		</tr>
		<tr>
			<td>24</td>
			<td>NC</td>
			<td></td>
			<td></td>
		</tr>
		<tr>
			<td>25</td>
			<td>GND</td>
			<td>地</td>
			<td>地</td>
		</tr>
		<tr>
			<td>26</td>
			<td>NC</td>
			<td></td>
			<td></td>
		</tr>
		<tr>
			<td>27</td>
			<td>NC</td>
			<td></td>
			<td></td>
		</tr>
		<tr>
			<td>28</td>
			<td>NC</td>
			<td></td>
			<td></td>
		</tr>
		<tr>
			<td>29</td>
			<td>NC</td>
			<td></td>
			<td></td>
		</tr>
		<tr>
			<td>30</td>
			<td>GND</td>
			<td>地</td>
			<td>地</td>
		</tr>
		<tr>
			<td>31</td>
			<td>LED-</td>
			<td>背光负</td>
			<td>负反馈恒流驱动</td>
		</tr>
		<tr>
			<td>32</td>
			<td>LED-</td>
			<td>背光负</td>
			<td>负反馈恒流驱动</td>
		</tr>
		<tr>
			<td>33</td>
			<td>NC</td>
			<td></td>
			<td></td>
		</tr>
		<tr>
			<td>34</td>
			<td>NC</td>
			<td></td>
			<td></td>
		</tr>
		<tr>
			<td>35</td>
			<td>NC</td>
			<td></td>
			<td></td>
		</tr>
		<tr>
			<td>36</td>
			<td>NC</td>
			<td></td>
			<td></td>
		</tr>
		<tr>
			<td>37</td>
			<td>NC</td>
			<td></td>
			<td></td>
		</tr>
		<tr>
			<td>38</td>
			<td>NC</td>
			<td></td>
			<td></td>
		</tr>
		<tr>
			<td>39</td>
			<td>LED+</td>
			<td>背光正</td>
			<td>背光电源正极</td>
		</tr>
		<tr>
			<td>40</td>
			<td>LED+</td>
			<td>背光正</td>
			<td>背光电源正极</td>
		</tr>
	</tbody>
</table>

1：默认不贴
2：主板上有1脚起始位，请注意

<table border="0" class="docutils" style="width: 100%;">
	<colgroup>
		<col width="10%" />
	</colgroup>
	<tbody valign="top">
		<tr>
		<td align="center" valign="center"><strong>以下为内置插座接口定义</strong></td>
		</tr>
		<tr>
			<td>DC座 → 标准12V圆头6.0MM孔径，2.0MM内针，内正外负</td>
		</tr>
		<tr>
			<td>耳机座 → 一个标准3.5mm外接耳机座（美规）</td>
		</tr>
		<tr>
			<td>TF卡 → 标准TF卡座接口定义</td>
		</tr>
		<tr>
			<td>HDMI → 标准A型的HDMI输入插座</td>
		</tr>
		<tr>
			<td>RJ45 → 一个标准千兆的RJ45插座</td>
		</tr>
		<tr>
			<td>SIM → 标准SIM大卡接口</td>
		</tr>
		<tr>
			<td>USB0-OTG → 标准USB3.0大口卧式插座定义（OTG或HOST功能可在系统设置）</td>
		</tr>
		<tr>
			<td>USB-HOST→标准USB3.0大口插座</td>
		</tr>
	</tbody>
</table>

注意 ：
- 5个USB口上总电流请不要超过 2.5A电流
- 3.3V上的对外输出总电流请不要超过1A
- 主板底部INT与GND短路，为遥控器学习功能，如有需求，可找我司业务拿DXF结构图

# 注意事项

1. 在组装过程中请注意不要带电操作连接接线等
2. 在接触PCBA主板时必须配带静电手环（套）等静电防护工具
3. 外接设备在接入主板时，必须严格核对PIN定义，不能出现接错，接反等现象
4. 在安装固定过程中，严禁因各种原因而导致板卡变形等问题的发生
5. 在安装过程中，严禁将多个板卡叠加在一起，或与其它外设之间发生短路情况
6. 在安装过程中，不要将敏感信号线与电源线绑扎在一起，如WIFI天线/数据线等
7. 在安装LCD屏时，一定注意屏电压的选择，及电流的大小，注意第一脚的位置
8. 在安装LCD屏时，一定注意背光电压，电流是否在电源适配器的功率范围内
9. 在连接外设设备时，注意外设数据的电平匹配，电流的大小是否符合要求问题
10. 串口安装时，注意连接是什么类型的串口设备，TX,RX的引脚是否接反
11. 整体功率的考虑，整个设备连接后，整体功率是多少，电源功率供给是否足够
