多模态交互套件使用手册

**版本记录**

![](/media/202407/2024-07-11_191028_3619100.04005408467391525.png)

**目 录**

[一．编写目的](#_Toc166506711)

[二．包装清单及实体图](#_Toc166506712)

[三．硬件接口描述](#_Toc166506713)

[四．支持功能](#_Toc166506714)

[五．使用指南](#_Toc166506715)

[1.准备工作](#_Toc166506716)

[2. 使用模式](#_Toc166506717)

[3.设备安装指导](#_Toc166506718)

[4.接线指导](#_Toc166506719)

[5.多模态软件体验](#_Toc166506720)

[6.串口使用](#_Toc166506721)

[7. 设备配网](#_Toc166506722)

[8.AIUI接入](#_Toc166506723)

[9.多模套件识别效果及优化](#_Toc166506724)

[六．固件版本及升级](#_Toc166506725)

[七．设备调试](#_Toc166506726)

[1.获取logcat调试日志](#_Toc166506727)

[2.获取多模调试信息](#_Toc166506728)

[八．常见问题Q&A](#_Toc166506729)

[九．硬件结构及开箱体验视频](#_Toc166506730)

# 一．编写目的

本文档旨在让用户快速体验和项目接入AIUI多模态交互开发套件。

# 二．包装清单及实体图

![](/media/202407/2024-07-11_191228_6804360.3018319692336603.png)

AIUI多模态交互产品配件说明说明（依次编号）

![](/media/202407//1720696176.3963547.png)

![](/media/202407//1720696176.4018235.png)

# 三．硬件接口描述

![](/media/202407//1720696176.4073784.png)

![](/media/202407//1720696176.43792.png)

# 四．支持功能

![](/media/202407/2024-07-11_191310_6445050.3927717800461489.png)
产品功能列表

# 五．使用指南

## 1.准备工作

* AIUI多模态开发套件
* HDMI线、显示屏、回采线
* 鼠标
* 上位机，如电脑（操作系统 windows10，用于调试）
* 投屏软件scrcpy-win64-v1.16：https://www.yuque.com/iflyaiui/zzoolv/omi0z4

## 2. 使用模式

**作为输出语音交互指令从机模式**

![](/media/202407//1720696176.4464564.png)

图-1 串口信息给到上位机示意图

## 3.设备安装指导

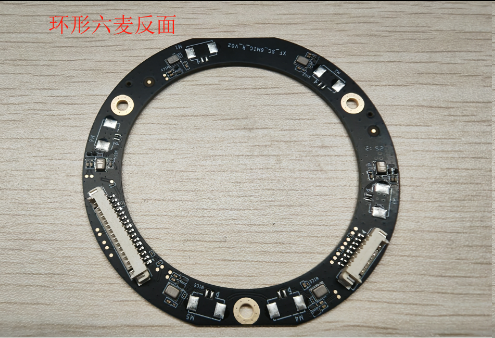

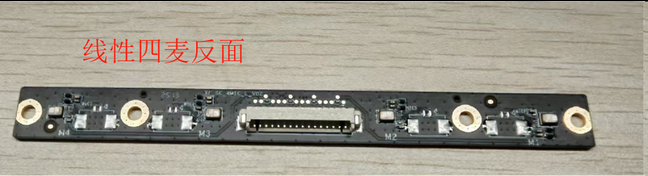

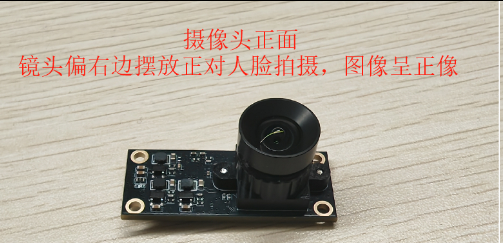

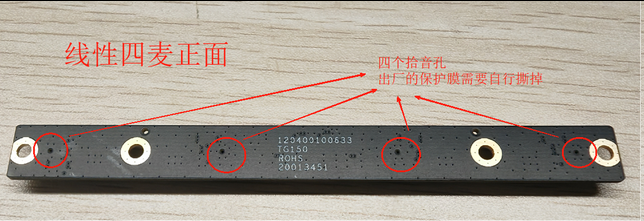

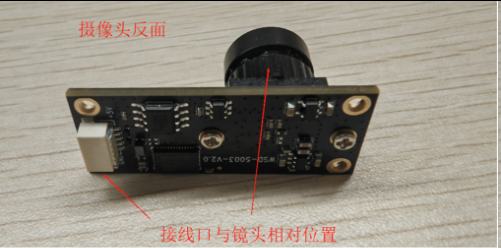

**1.摄像头+麦克风安装说明：**麦克风及摄像头水平方向安装，且摄像头放在麦克风板的居中位置。

![](/media/202407//1720696176.4654877.png)

图 1 麦克风+摄像头安装方式说明

1. **交互距离说明：当**大屏设备高度在1.6米~2.1米，建议在距离大屏1.5米~2.5米的位置进行语音交互。

![](/media/202407//1720696176.4698298.png)

图 2适用场景示意图

1. **摄像头倾斜角度说明：**需要根据设备实际高度调整摄像头倾斜角度。

![](/media/202407/2024-07-11_191355_1906140.9193977146578055.png)
表 1摄像头倾斜角度参考表

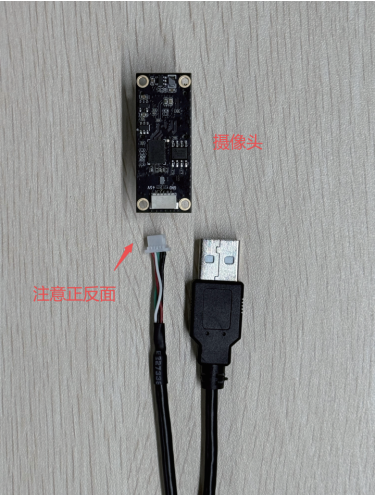

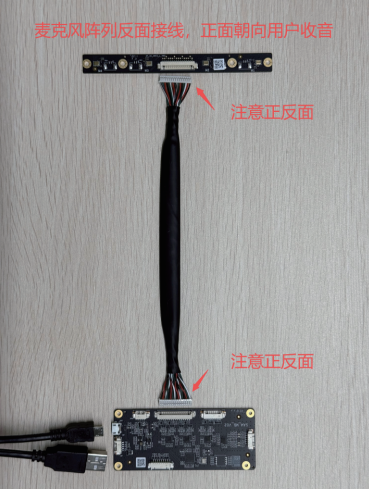

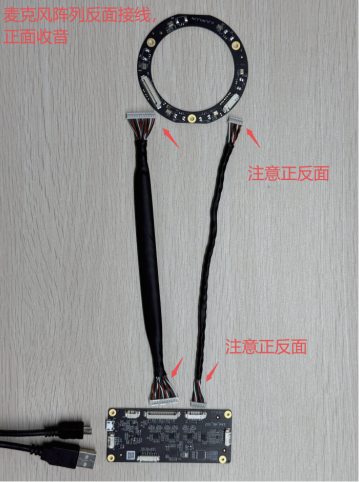

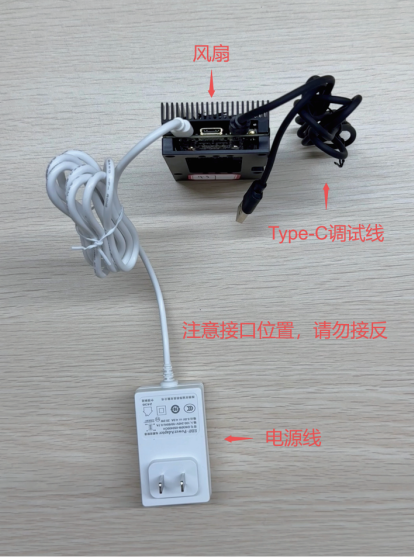

## 4.接线指导

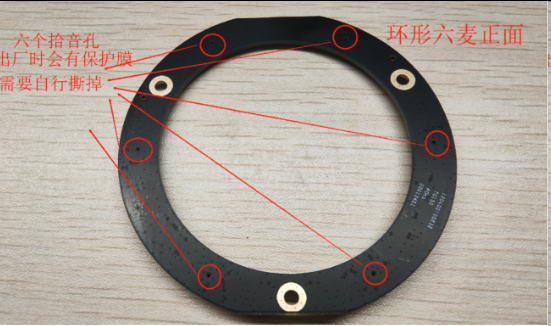

麦克风拾音孔需要正对人嘴，切勿堵住。摄像头能拍到人脸，且摆放角度正常。注意：

* 如果上位机需要喇叭播报，则需要上位机功放后的信号输入给usb声卡回采处，进行**回声消除**

![](/media/202407//1720696176.4918983.png)![](/media/202407//1720696176.4983542.png)

![](/media/202407//1720696176.5177157.png)

![C:\Users\jxchen9\Documents\WeChat Files\wxid_omweq9eac5di22\FileStorage\Temp\8f7f2f4cb669f1cec10857564b91c62.png](/media/202407//1720696176.5237548.png)

## 5.多模态软件体验

* 第一种可以直接用hdmi显示，用鼠标点击操作

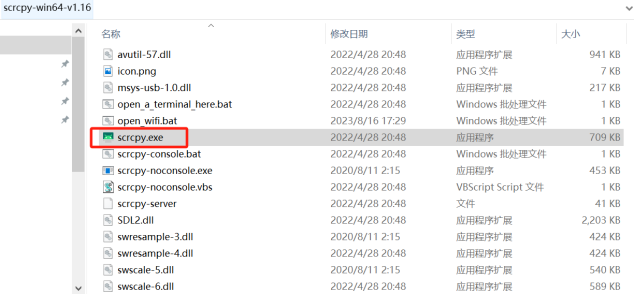

* 第二种可以笔记本接typec调试线，使用投屏软件scrcpy-win64-v1.16

在笔记本上投屏显示操作

![](/media/202407//1720696176.541522.png)

投屏软件scrcpy-win64-v1.16

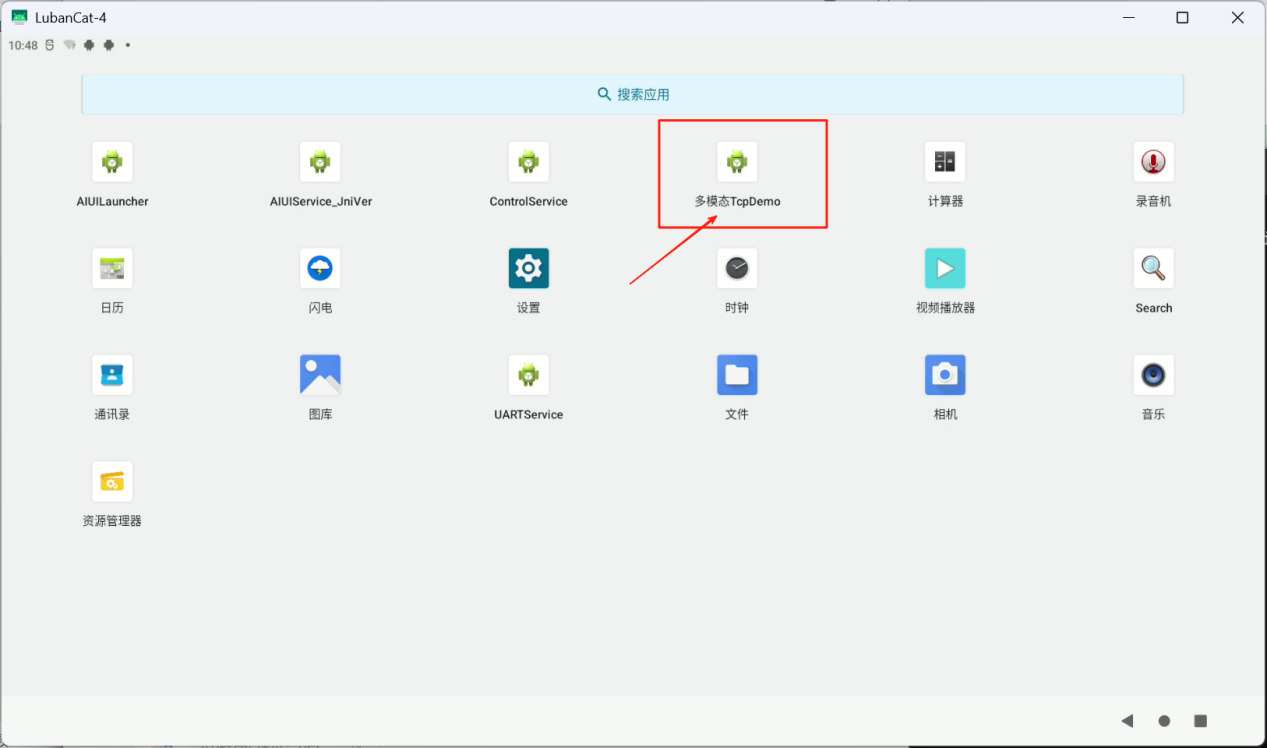

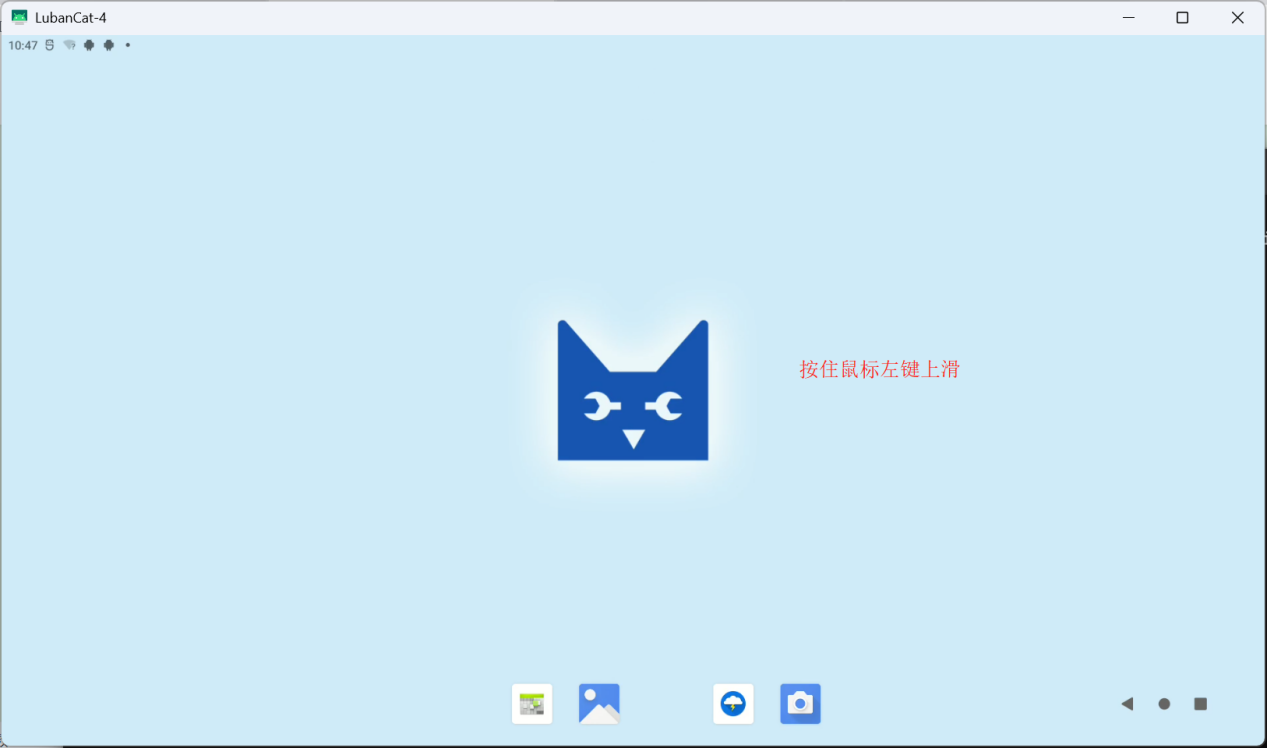

第一步：按住鼠标左键上划到此界面，找到AIUIService\_Jniver软件，打开图中红框的体验apk

![4df0f8b930896052456079c887039ba](/media/202407//1720696176.5461855.jpeg)

第二步：鼠标点击图像转换后预览

![3d271845caab17711161869ecb9b908](/media/202407//1720696176.5735738.jpeg)

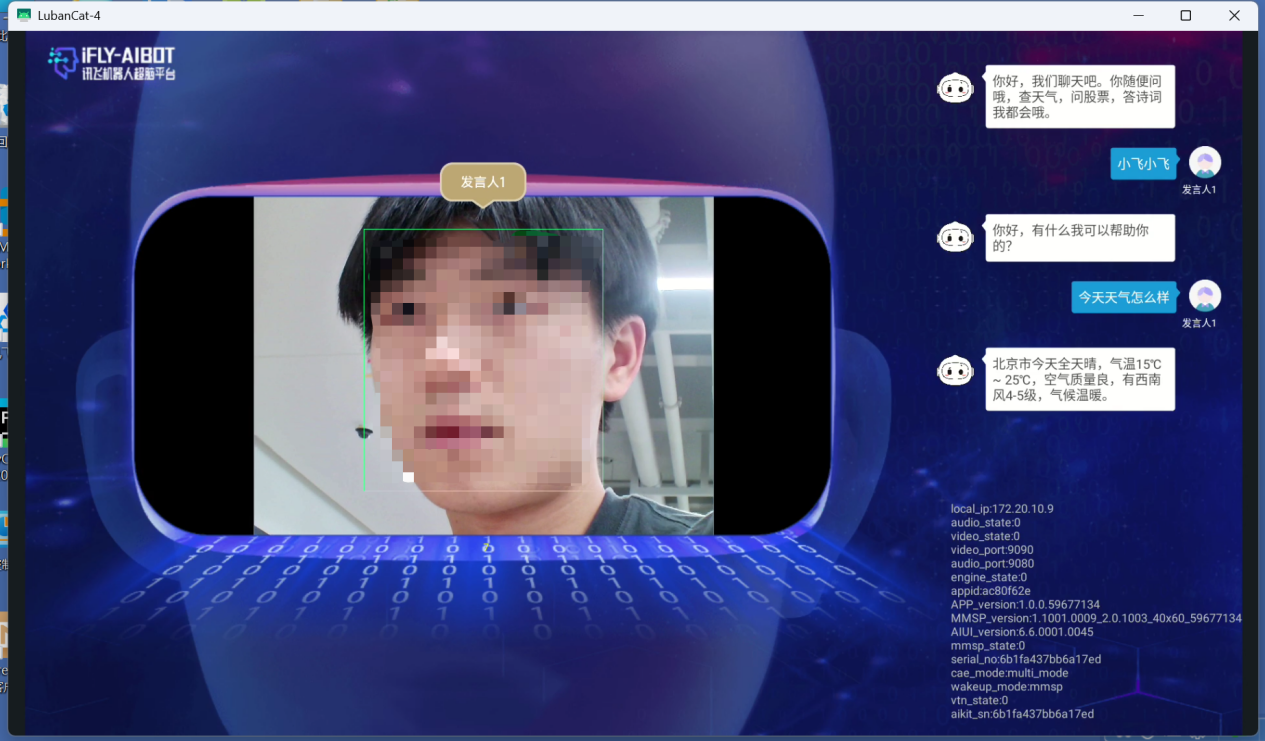

第三步：进入体验界面，人脸框住时可开始交互，人脸框住为主说话人，只支持单人交互，如果人脸被框柱，但是嘴巴被挡住为窄波束拾音，兼容戴口罩使用场景

![7787183b839fef3c891e7aee3cb079c](/media/202407//1720696176.5777154.jpeg)

体验环境：麦克风和摄像头切勿遮挡

![](/media/202407//1720696176.598119.png)

## 6.串口使用

**1.**可以通过pin口输出主机串口信息给上位机。上位机可以拿到RK3588输出的人脸唤醒和休眠事件、识别和语义结果，具体信息见3588串口通信协议手册：[**https://aiui-doc.xf-yun.com/project-1/doc-367/**](https://aiui-doc.xf-yun.com/project-1/doc-367/)

Json数据：

eventType 说明文档：<https://aiui-doc.xf-yun.com/project-1/doc-14/>

识别文本、语义文本说明文档：<https://aiui-doc.xf-yun.com/project-1/doc-180/>

**上位机：Windows、安卓，购买串口线型号，集成解析**

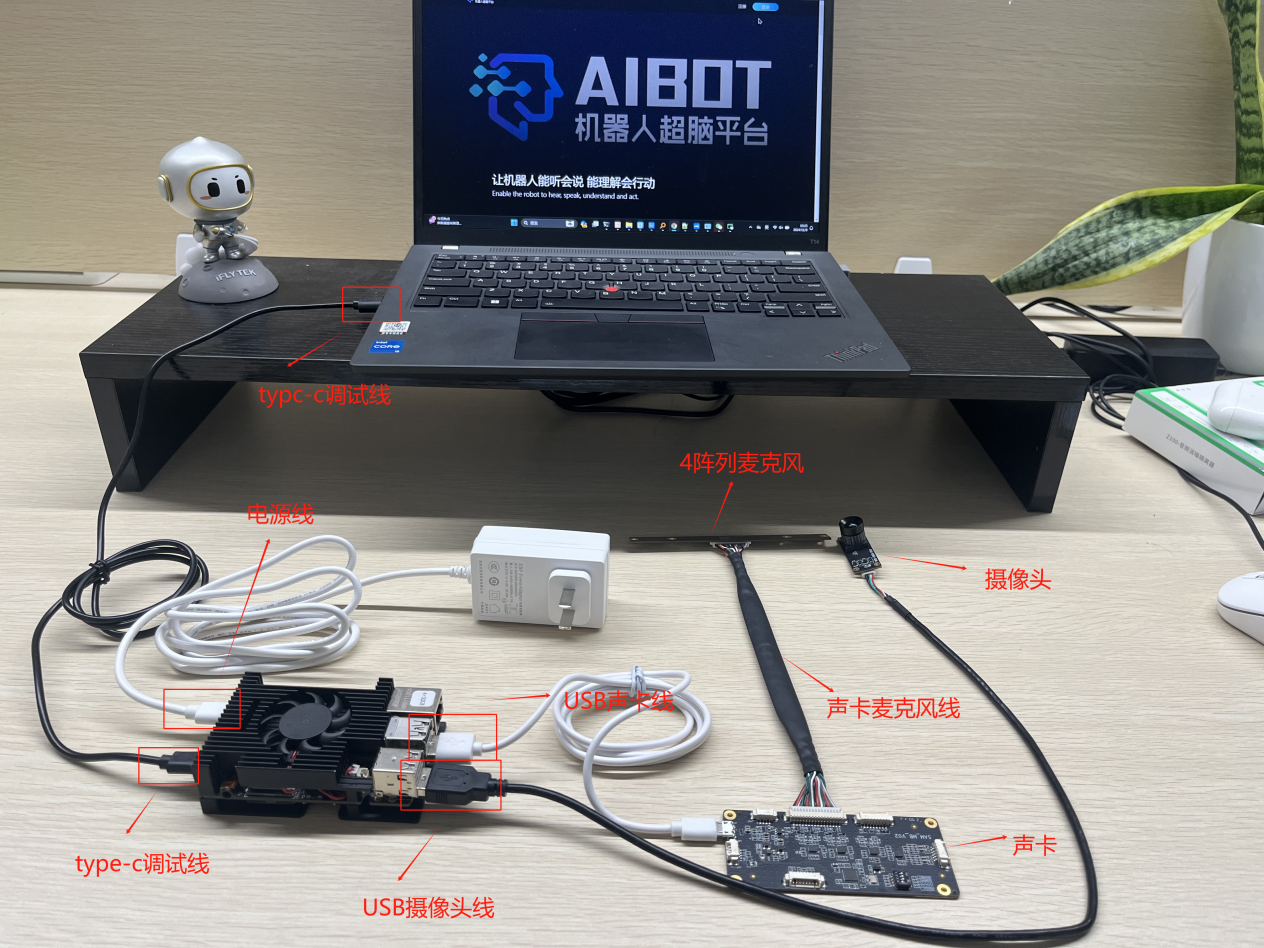

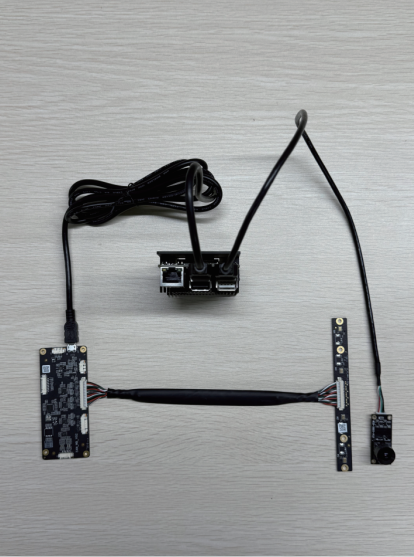

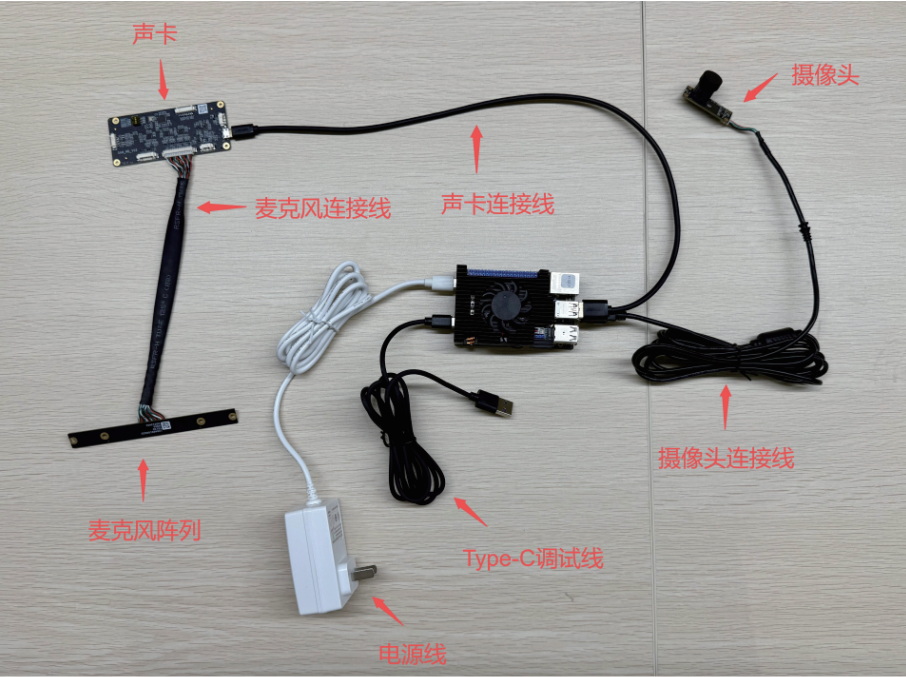

**第一步：**按照图示接好主机电源，麦克风音频线，摄像头线，串口线

![](/media/202407//1720696176.6088843.png)

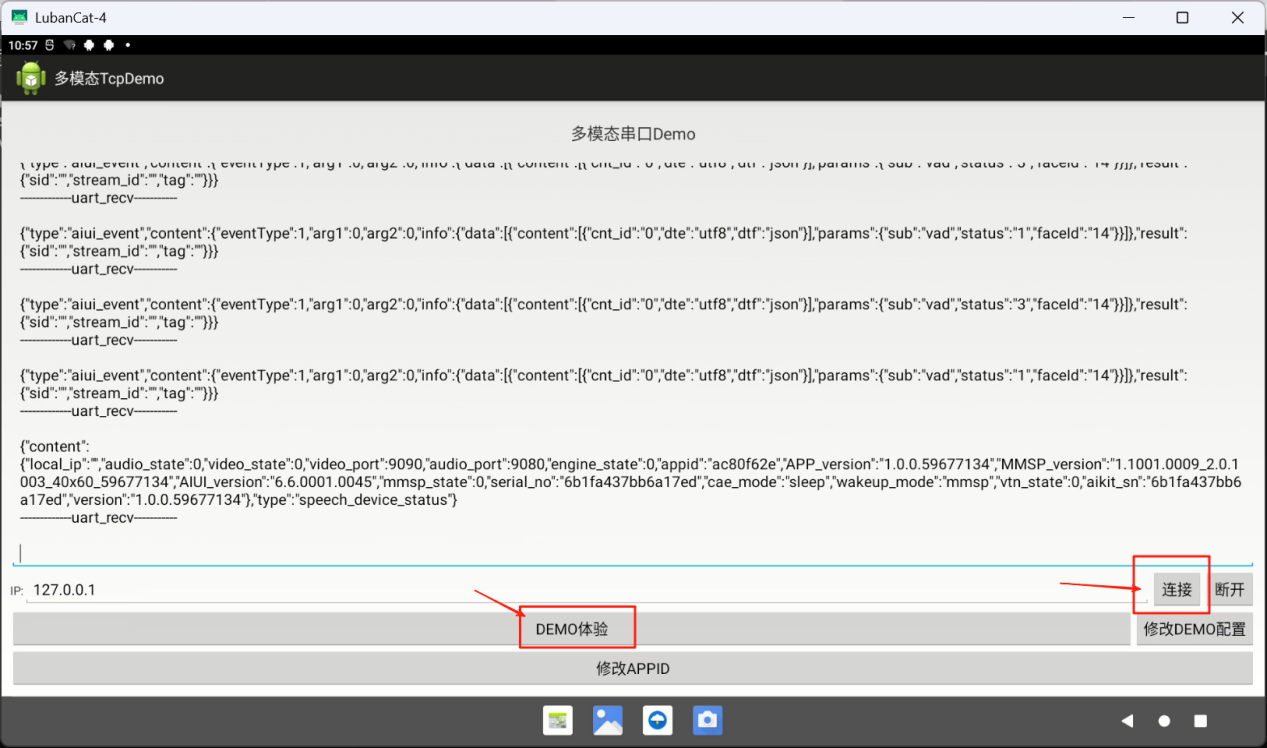

**第二步：**打开开发包中的小草莓图标的AIUI串口调试工具，波特率选择115200，

第三步：验证串口是否正常工作：

**方式1：**

语音识别、语义的交互信息会在控制台中输出出来。

![C:\Users\jxchen9\Documents\WeChat Files\wxid_omweq9eac5di22\FileStorage\Temp\c11eaae631a5fdbb127b61fb2fdf39d.png](/media/202407//1720696176.6261237.png)

**方式2：**

adb shell,

向串口输入一段数据，看看串口工具能不能收到

echo 78 78 78 78 78 78 0a > /dev/ttysWK1

此时串口如果通路正常，串口工具控制台会输出对应的二进制

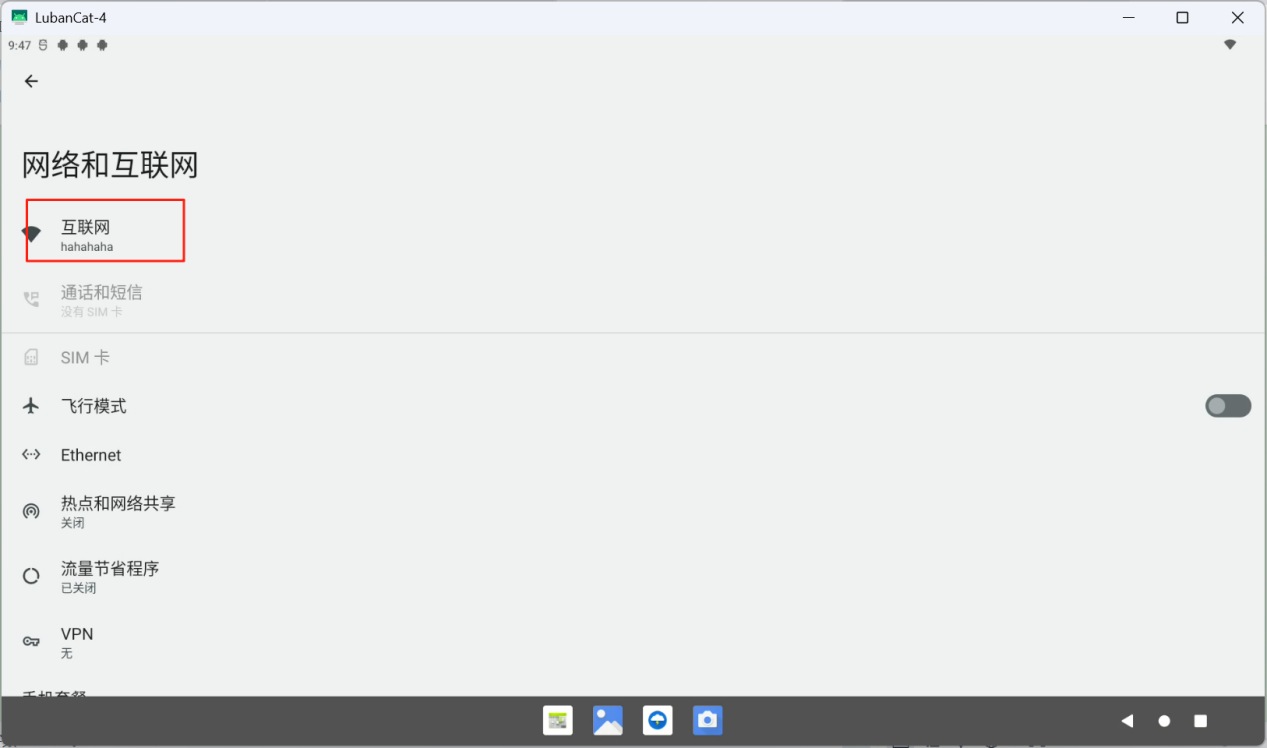

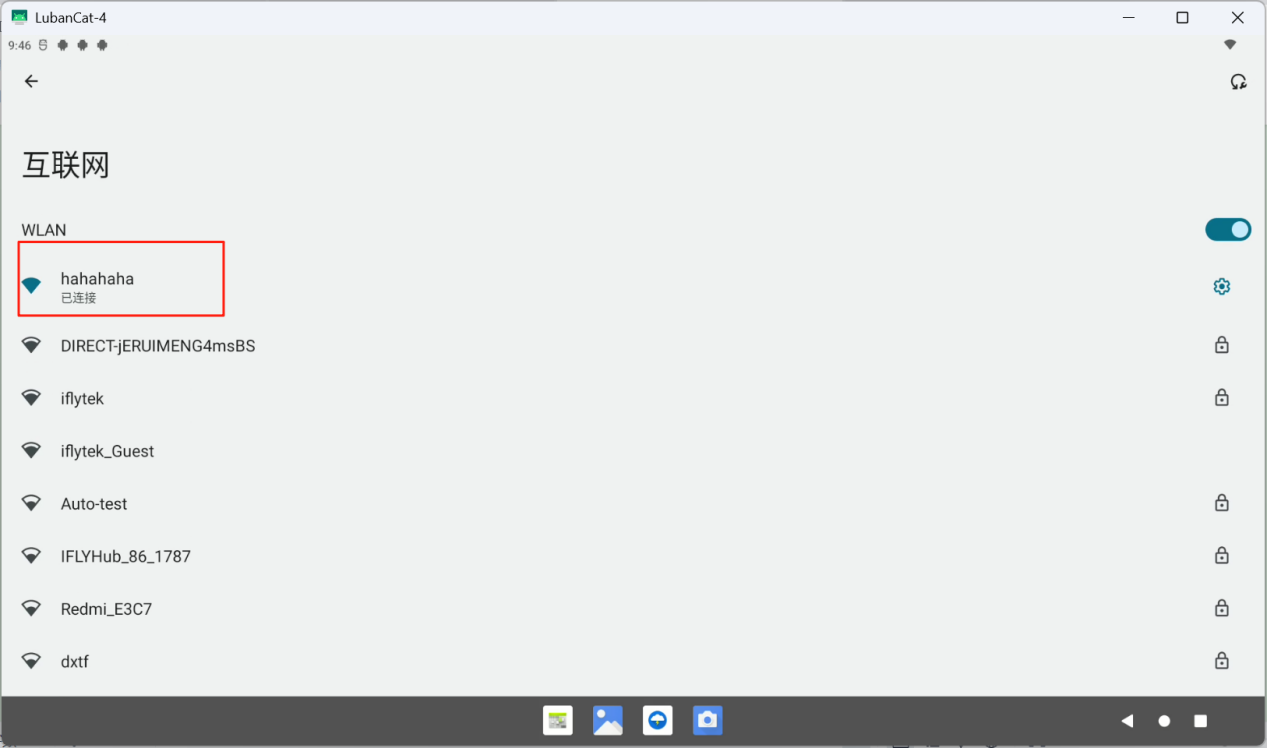

## 7. 设备配网

1.网络支持dhcp

* 可以连接网线
* 使用sim卡
* 连接无线网卡，wifi配网，支持网卡型号：https://doc.embedfire.com/linux/rk356x/quick_start/zh/latest/quick_start/support_modules_list/support_modules_list.html

2.网络不支持dhcp，可以通过串口设置静态ip

3.详细操作可见：https://doc.embedfire.com/linux/rk3588/quick_start/zh/latest/quick_start/network/network2.html?highlight=%E7%BD%91%E5%8D%A1#

## 8.AIUI接入

真实项目使用需更换appid（可以自行配置云端技能，自定义技能、热词识别效果优化，AIUI开放平台官网入门指导：https://aiui-doc.xf-yun.com/project-1/doc-2/）请参考如下：

1.将appid提供给讯飞，大模型版本需要额外授权且固件不同（AIUI平台语义理解配置处需勾选星火认知交互大模型），请联系讯飞商务申请多模态授权

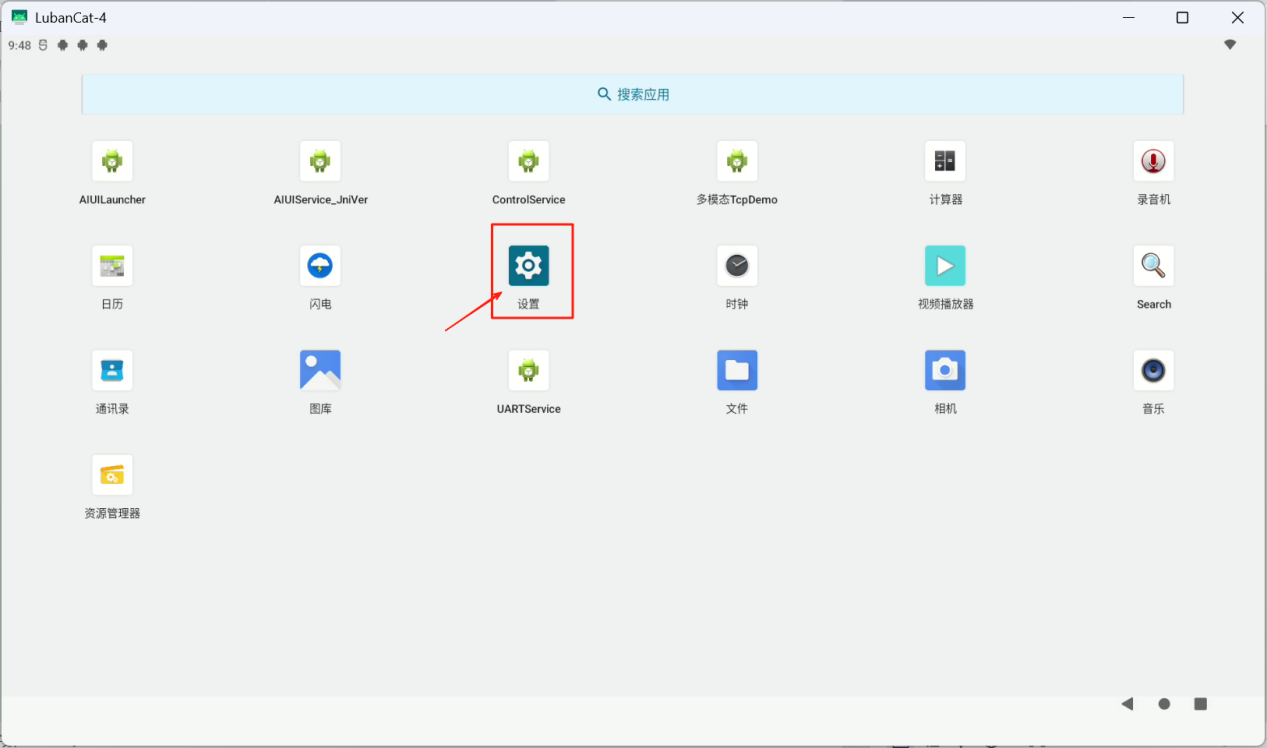

需要注意默认可能不允许adb调试，需要进入接hdmi投屏后，进入盒子设置-》打开调试权限后adb进去

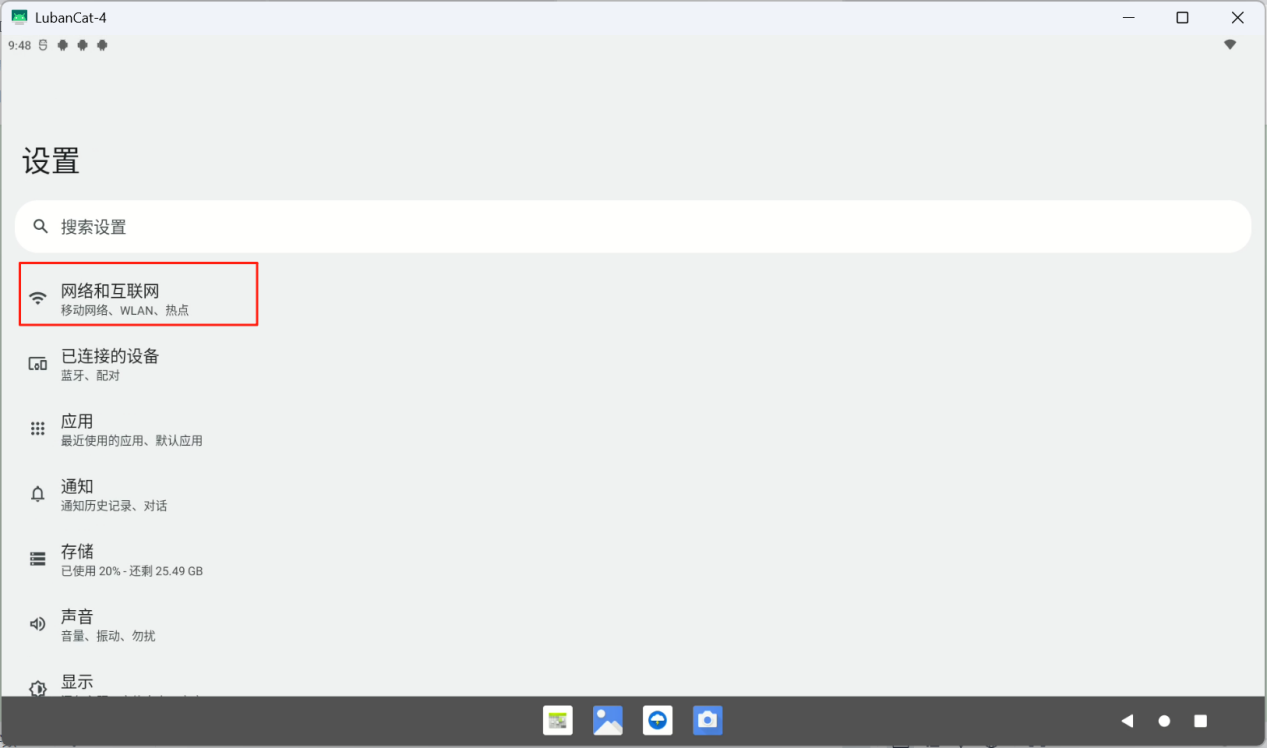

2.通过type-C接口连接电脑，安装adb工具，执行：

* adb pull /sdcard/AIUI/cfg/aiui.cfg
* 修改aiui.cfg中的appid和key参数，对应AIUI平台
* 修改后上传，adb push aiui.cfg /sdcard/AIUI/cfg/
* 重启盒子生效，adb reboot

![](/media/202407//1720696176.6346977.png)

## 9.多模套件识别效果及优化

* 识别效果与具体设备、场景强相关，在具体项目上的效果需要结合硬件质量评估，如：结构气密性、上位机回采信号质量、主机电路干扰等，如有问题可以申请讯飞技术支持协助排查
* 摄像头高度、距离等会影响测试数据波动
* 主交互人不能带口罩测试
* **如有与业务相关的产品名、操作指令、地名、人名等需在AIUI平台应用中添加热词优化，如添加热词还无法识别正确则需要训练优化（需要成本，请联系项目经理）**

# 六．固件版本及升级

目前分通用语义版本固件和交互大模型版本固件，采购前请与商务说明清楚，固件升级步骤如下：

* 第一步：盒子接Type-C调试线，另一端连接Windows电脑
* 第二步：卸载自带软件：双击uninstall.bat
* 第三步：安装软件：双击install.bat

注：固件获取请联系项目或技术支持同事，无特殊需求无需更新固件

![](/media/202407//1720696176.6517806.png)

# 七．设备调试

## 1.获取logcat调试日志

安装adb工具：https://blog.csdn.net/Python_0011/article/details/132040387

当出现异常问题时，需要获取调试日志分析，重启盒子开机后，执行如下操作

1.打开cmd终端，执行adb logcat > 123.txt

2.复现问题，等待10s

3.cmd终端执行ctrl+c 结束，日志生成在当前目录，把日志(123.txt)发回讯飞检查

## 2.获取多模调试信息

方式一，获取人脸、音频信息：

1）adb shell

2）修改配置文件

busybox vi /sdcard/AIUI/mmsp/cfg/mmsp.cfg

将save\_datalog改为1

如果shell乱码，可以将配置文件导出到本地修改，然后push进去

3） 重启设备

adb reboot

4）音频会存储在/sdcard/AIUI/mmsp/data目录下，每次交互会产生新的音频

![](/media/202407//1720696176.6672568.png)

5）将音频拉到本地

adb pull sdcard/AIUI/mmsp/data .

6）保存完音频后将save\_datalog还原成0

然后adb reboot重启设备，不然可能导致机器存储满而导致卡死

7）音频说明：

可以将音频文件添加.pcm后缀名，使用Adobe\_Audition打开查看

音频软件使用教程：https://www.yuque.com/iflyaiui/zzoolv/acykkh?singleDoc# 《音频分析软件-Audition》

![](/media/202407//1720696176.6915538.png)

方式二,获取16通道原始音频：

1. 长按多模应用，强行停止应用(停止后请立刻执行第二步录音指令，否则软件会自启动占用声卡)
2. adb shell tinycap /mnt/sdcard/audio.wav -D 4 -d 0 -c 16 -r 16000 -b 16
3. adb pull /mnt/sdcard/audio.wav .
4. 录音为16k16bit16ch音频，麦克风顺序请对应aiui配置文件

aiui配置文件路径：/sdcard/AIUI/cfg/aiui.cfg

**外部回采配置："channel\_filter":"8,0,3,11,4,12"**

**内部回采配置："channel\_filter":"8,0,3,11,5,13"**

**8,0,3,11为声卡采集的四个麦克风通道顺序，后两路4,12和5,1分别为声卡采集的外部回采通道和内部回采通道**

# 八．常见问题Q&A

1.adb如何使用？

需要接typec调试线，https://www.yuque.com/iflyaiui/zzoolv/vefaow?singleDoc# 《adb安装与使用》

2. vad结束时间为多久？

当前默认为900ms，不可以调整

3.错误码信息在哪里查看？

https://www.yuque.com/iflyaiui/zzoolv/igbuol?singleDoc# 《错误码和解决方案》

4. 串口工具能设置appid和key的么？

可以修改，但是改完之后会重启AIUI服务，但是还人脸还处于唤醒状态，需要人脸先退出再进去唤醒后才能交互

5. 上位机为电视，只有hdmi音频输出，3588怎么接回采信号？

建议采用hdmi音频分线器，且确保回采信号提前于mic信号50ms以内，遇到过使用hdmi音频分线器，麦克风信号提前于回采导致回声消除效果变差

6．能不能用自购的3588？

其他3588的硬件质量（如声卡录音、摄像头连接稳定性、声学情况）无法保障，需要客户自己保障效果

7.能不能使用自购的摄像头和麦克风？

多模态算法与摄像头和麦克风强相关，自购摄像头无法保障成像质量和录音质量，需要客户自己保障硬件质量，讯飞不负责整体效果

8.能不能给出麦克风和摄像头的结构件？

由于客户对于结构件的需要无法统一，所以暂不提供结构件

9.摄像头安装反了，可以通过软件调整角度嘛？

可以，可以修改aiui.cfg中的字段"cam\_rotate":"0"修改角度，如旋转180度则改为"cam\_rotate":"180"，重启软件后生效。

10.设备损坏怎么办？保修嘛？

保修期一年，人为损坏不退换

11.摄像头范围能不能改？

可以，但是不建议改交互范围，范围过大容易误触发交互，如需修改可以更改aiui.cfg中"cam\_clip\_left":"0.2", "cam\_clip\_right":"0.2", "cam\_clip\_top":"0.1", "cam\_clip\_bottom":"0.1"（图片裁剪左侧20%，右侧20%，顶部10%，底部10%）

12.如何获取有相关人脸点位和关键点的值嘛？

aiui.cfg中"uart\_throw\_face":false,改为true，"uart\_throw\_face\_step":3为每隔多少帧图片获取一次，建议默认3，不用更改

12.鲁班猫4的官方资料在哪可以查看？

https://doc.embedfire.com/linux/rk356x/quick_start/zh/latest/quick_start/lubancat/lubancat4.html

# 九．硬件结构及开箱体验视频
https://www.yuque.com/iflyaiui/zzoolv/sykxch9g9qdkpvym
