多模态交互套件产品白皮书

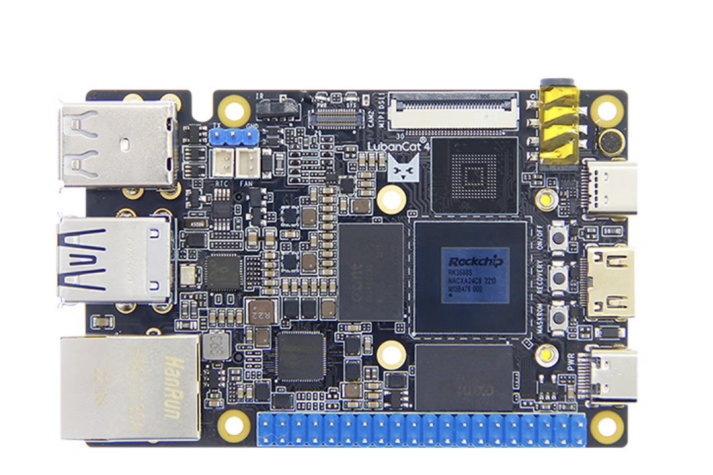

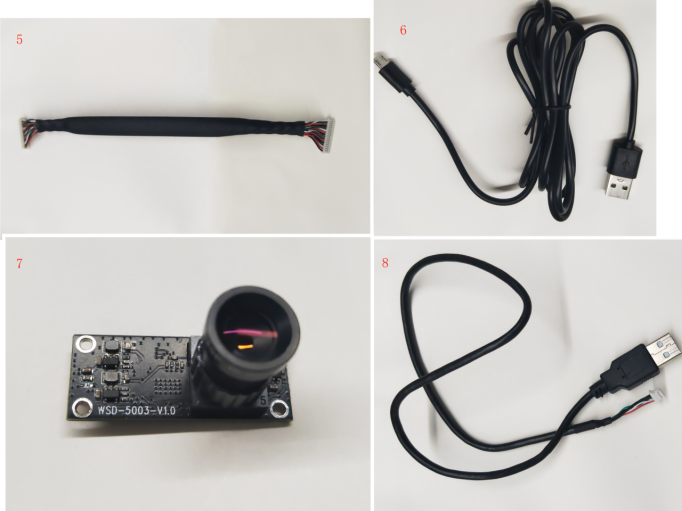

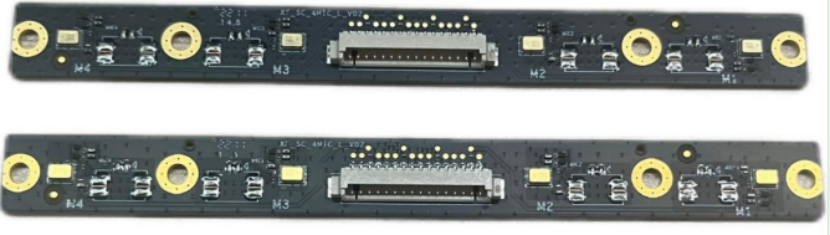

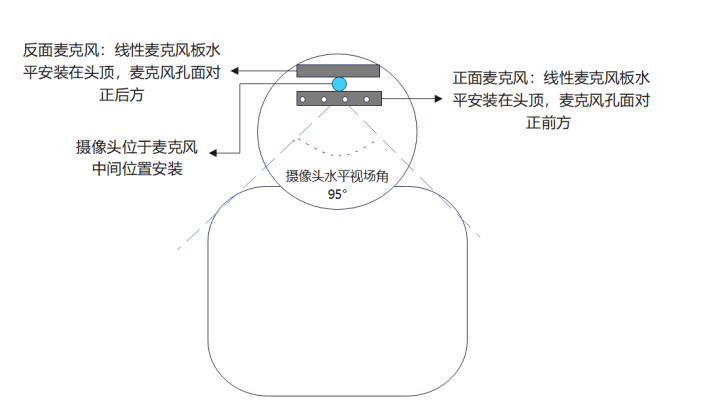

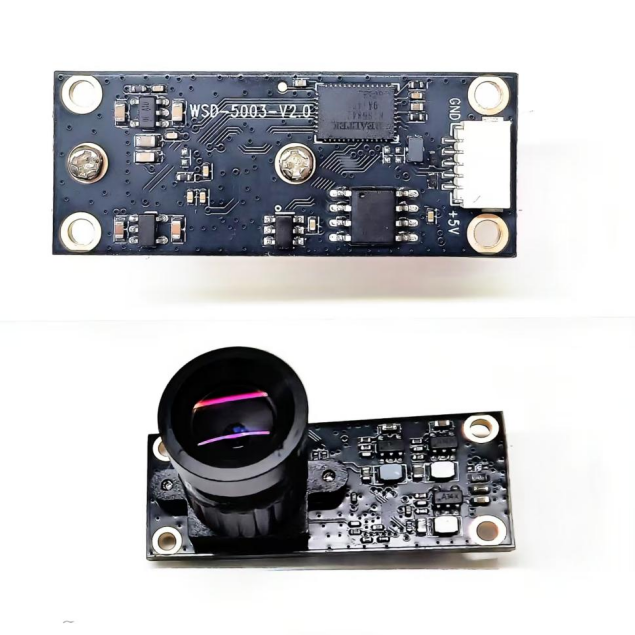

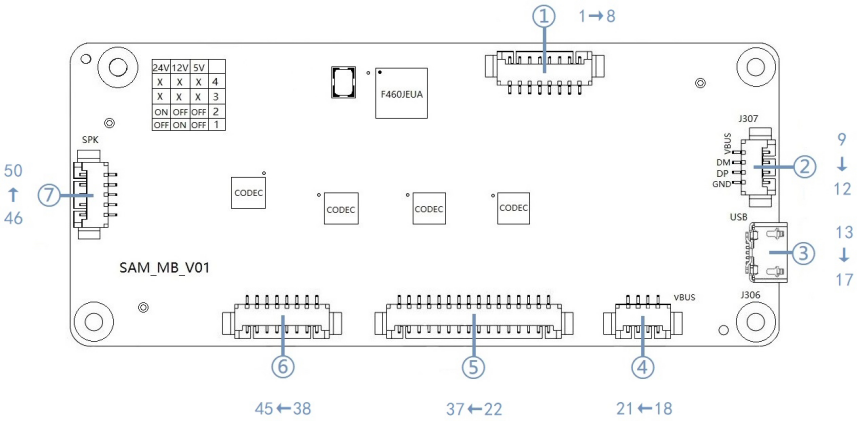

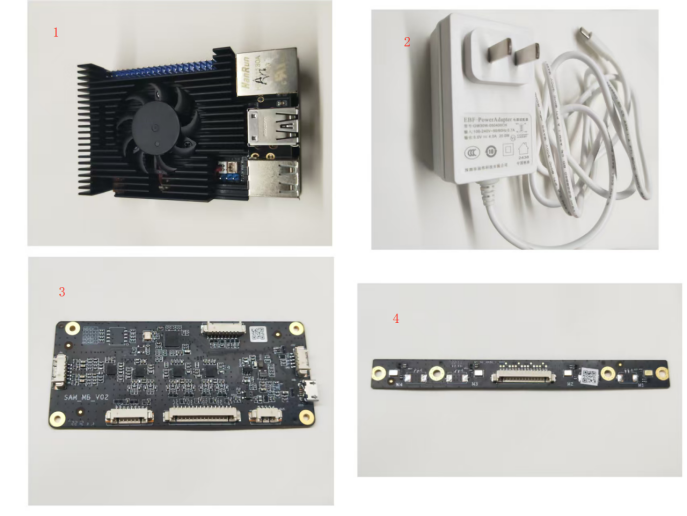

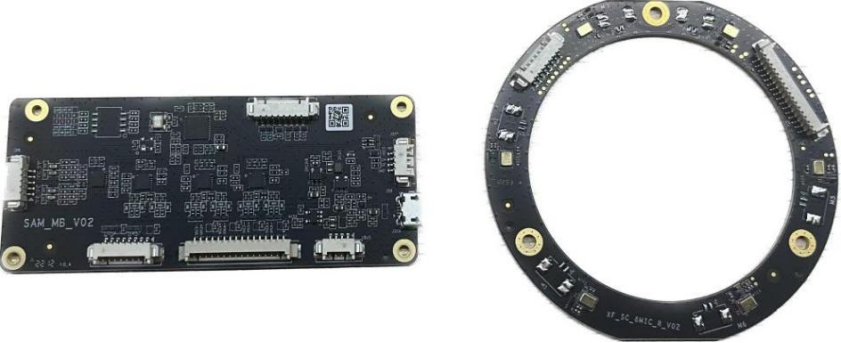

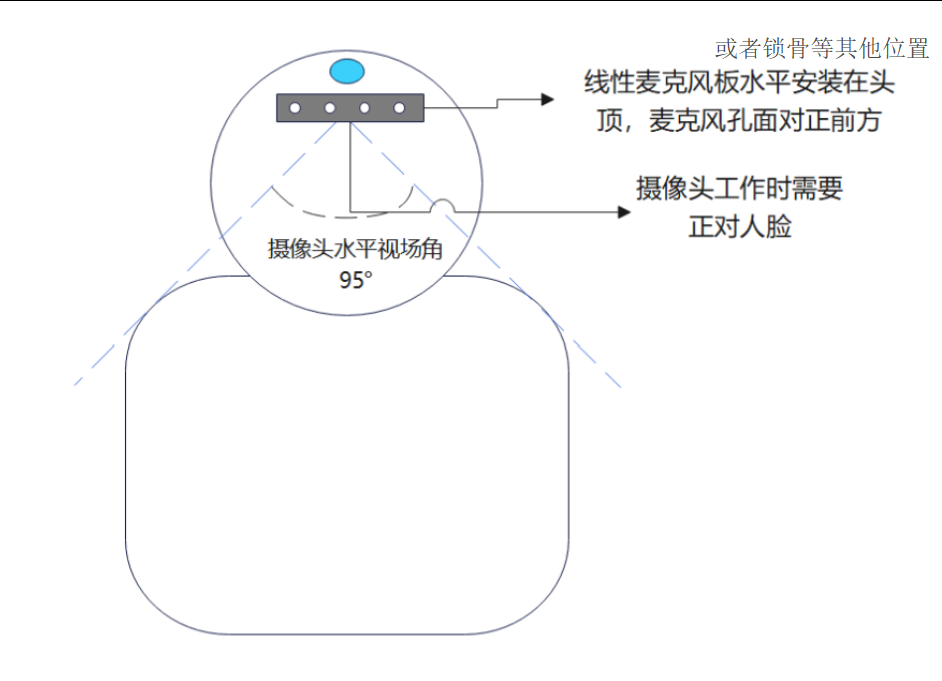

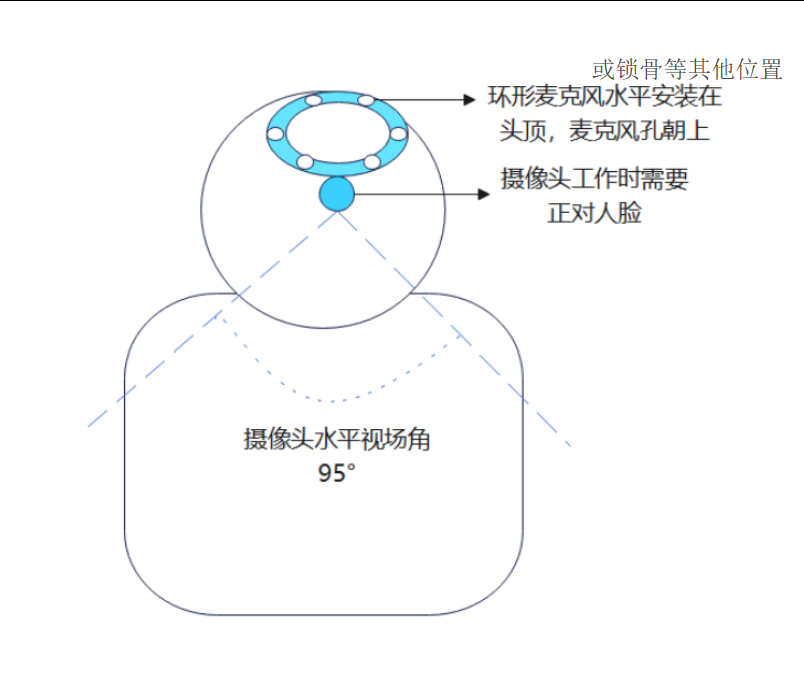

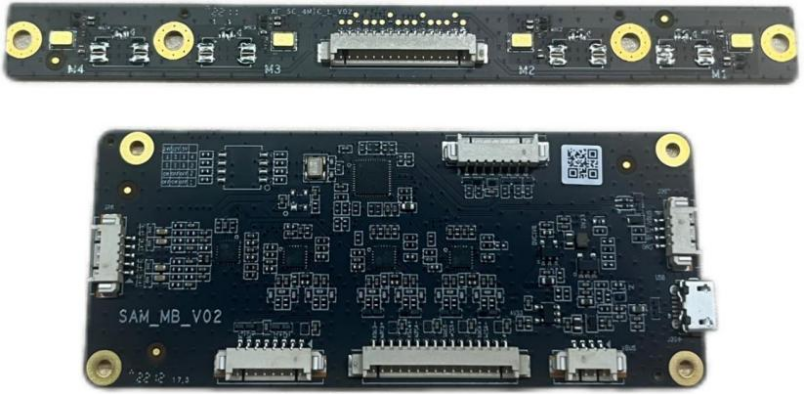

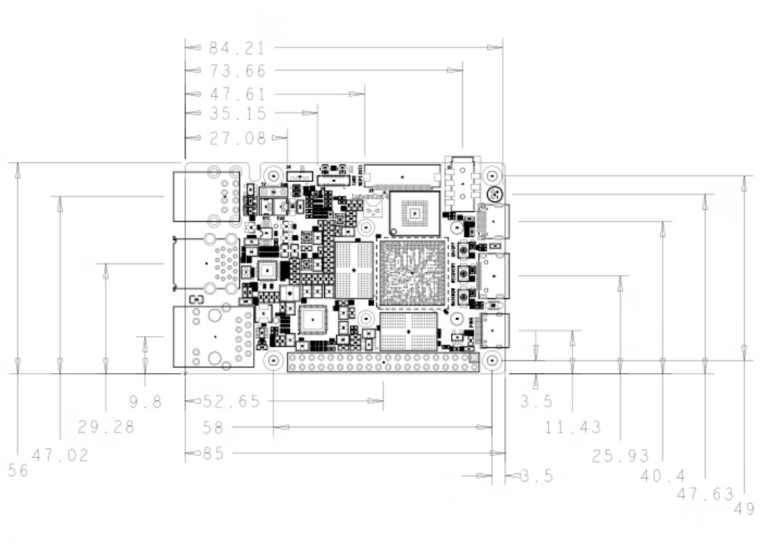

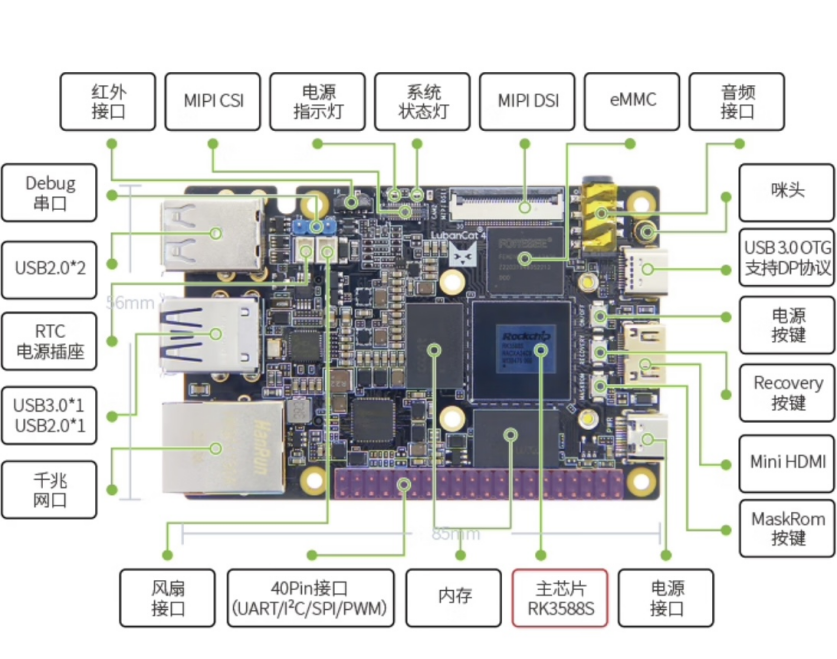

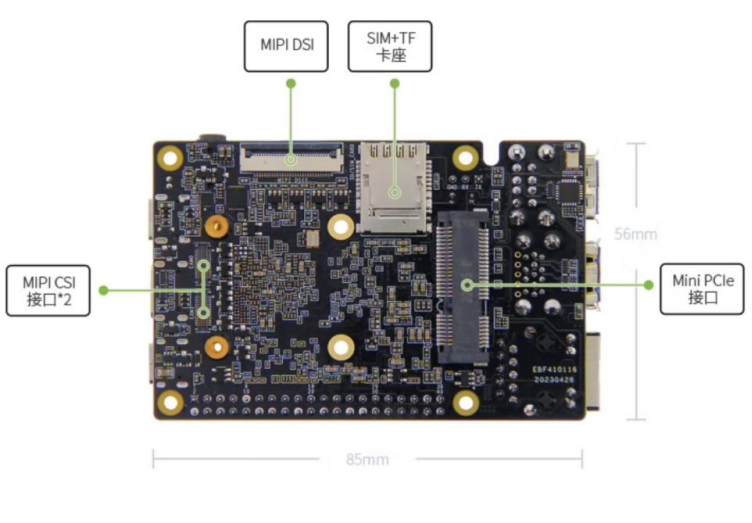

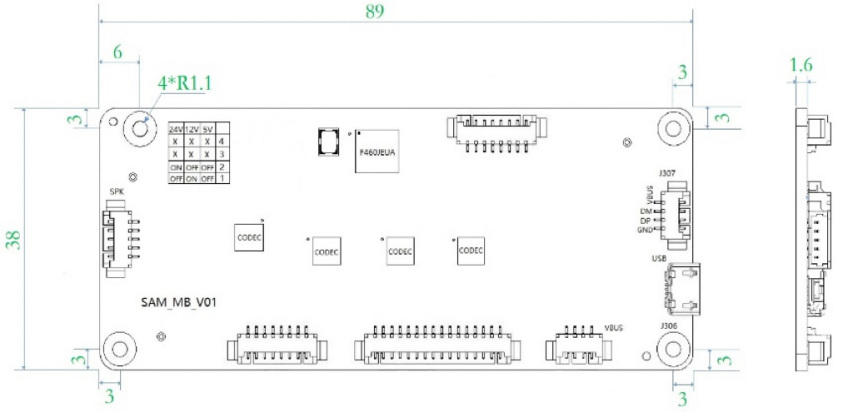

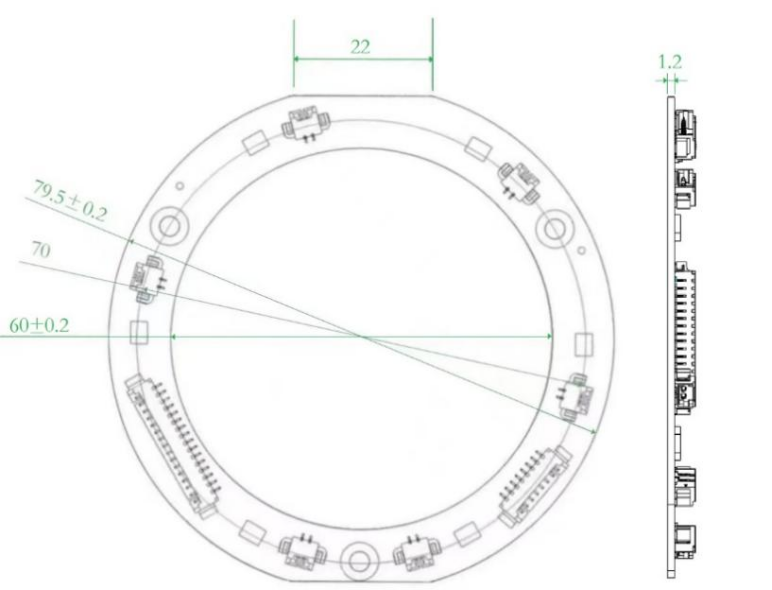

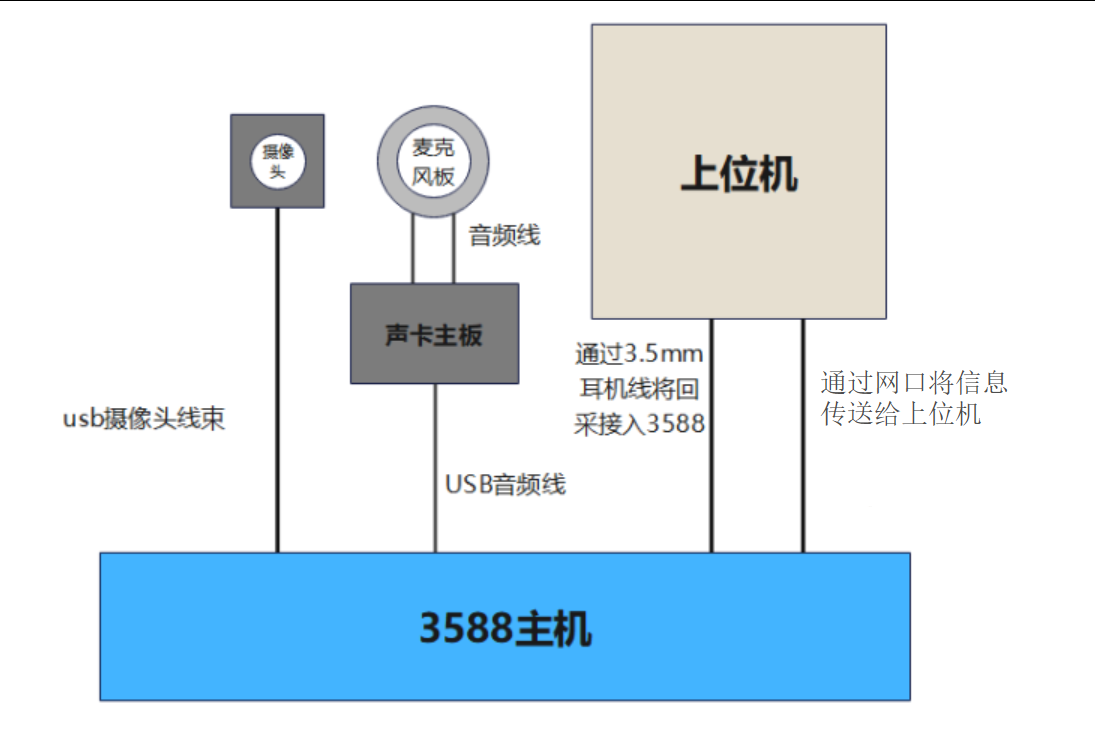

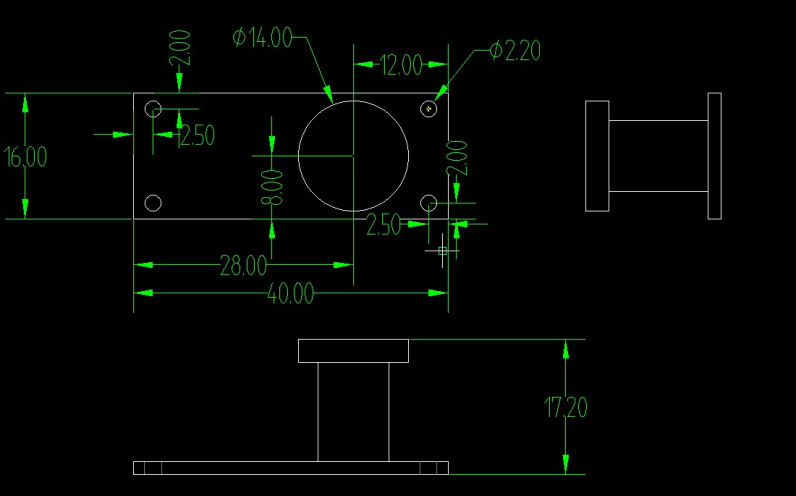

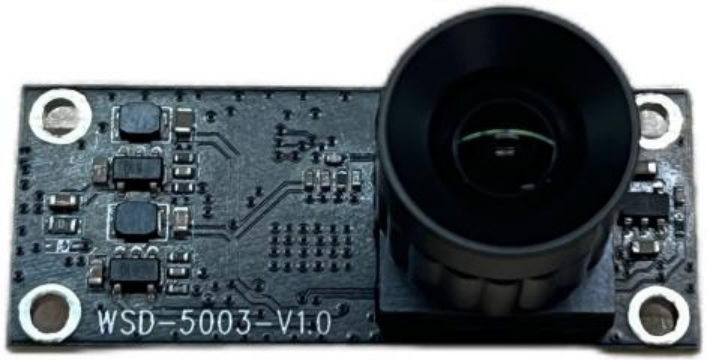

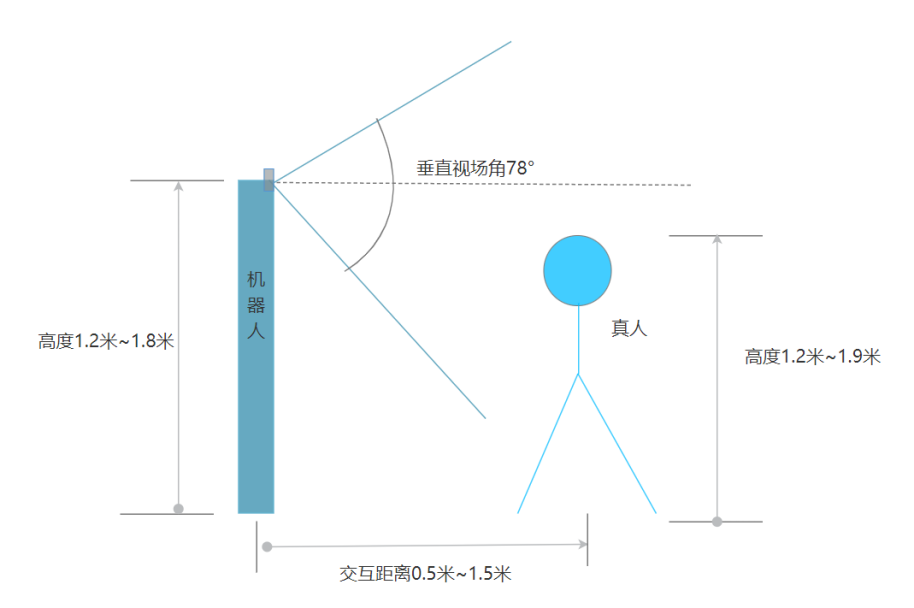

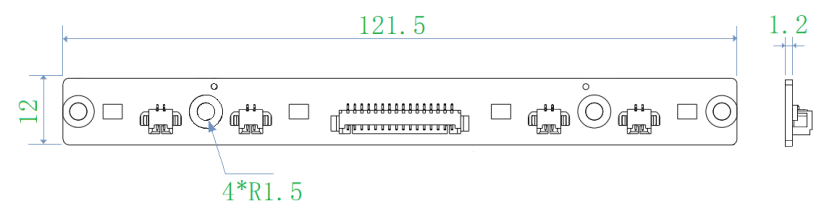

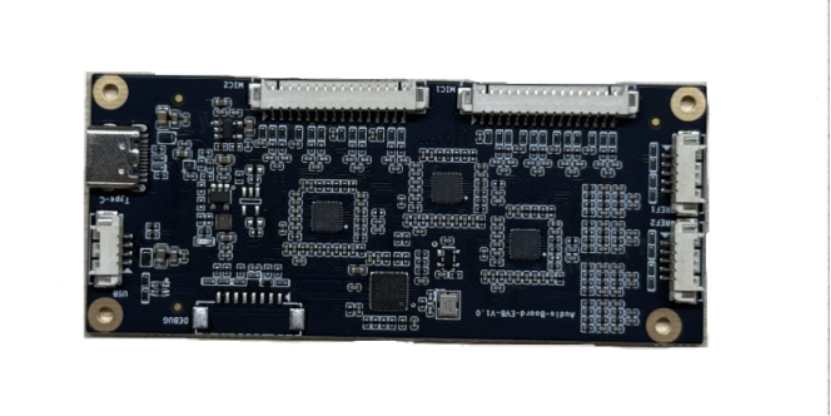

**版本记录** 版本 更新内容 更新时间 V1.0 初始文档 2024.04.25 V2.0 更改设备主板,确定配件信息 2024.05.31 **目 录** 1. 产品概述 2. 产品实物图 3. 适用场景 4. 产品特点 5. 产品功能 6. 硬件接口说明 7. 使用模式 8. 硬件尺寸信息 9. 主机规格参数 # 产品概述 机器人多模态交互产品是一款基于多麦克风阵列+人脸检测的整体语音解决方案。使用Rockchip RK3588S做为主芯片,采用8nm先进制程工艺,主频最高可达2.4GHz,集成四核64位Cortex-A76和四核64位Cortex-A55共八核处理器和ARM Mali-G610 MC4 GPU,支持8K视频编解码和8K显示输出,超强影像处理能力,支持多摄像头输入,支持多频异显。 本产品集成神经网络处理器 NPU,算力高达6.0Tops,支持线性四麦,环形六麦,双线性四麦三种可选收音方式,适用于交互距离在0.5米~1.5米的人形机器人,服务机器人等交互场景。 # 产品实物图 ![C:\Users\fjyu2\Desktop\野火主机图片\主图.jpg主图](/media/202407//1720692159.813836.jpeg) 图 1 机器人多模态交互产品主机 ![线性四麦](/media/202407//1720692159.8199117.jpeg) 图 2 声卡主板+线性四麦麦克风实物图(可选一) ![双线性四麦](/media/202407//1720692159.8244288.jpeg) 图 3 声卡主板+双线性四麦麦克风实物图(可选二) ![31b25af9574065de49e734ba4c70a4f](/media/202407//1720692159.857676.jpeg) 图 4 声卡主板+环形六麦麦克风板实物图(可选三) ![C:\Users\fjyu2\Desktop\野火主机图片\单目500W摄像头.jpg单目500W摄像头](/media/202407//1720692159.8650808.jpeg) 图 5 单目500远焦摄像头 # 适用场景 **3.1摄像头+线性四麦麦克风** * 主要适用于需要跟机器人**正前方**交互的设备 * 摄像头面向人脸,线性四麦麦克风板拾音孔面向正前方安装。需要注意机器人外壳麦克风预留的孔径孔深比。 **![C:\Users\fjyu2\Desktop\野火主机图片\线性四麦示意图.jpg线性四麦示意图](/media/202407//1720692159.8883483.png)** **3.2摄像头+环形六麦麦克风** * 主要适用于需要跟机器人**360°**交互的设备 * 摄像头面向人脸,环形六麦麦克风板拾音孔面向上方安装。需要注意机器人外壳麦克风预留的孔径孔深比。 ![](/media/202407//1720692159.8926666.png) 图 6 麦克风+摄像头安装方式说明 **3.3摄像头+双线性四麦麦克风** * 主要适用于需要跟机器人**前后方**交互的设备 * 摄像头面向人脸,1套线性四麦麦克风板拾音孔面向正前方安装;1套线性四麦麦克风板拾音孔面向正后方安装。需要注意机器人外壳麦克风预留的孔径孔深比。 ![前四后四](/media/202407//1720692159.9082549.png) 1. **交互距离说明:** 按照一般机器人1.2米高度,建议在距离机器人0.5米~1.5米的位置进行语音交互。 ![](/media/202407//1720692159.9156659.png) 图 7适用场景示意图 # 产品特点 * 本产品不需要唤醒词,支持人脸直接唤醒 * 本产品使用人脸识别+唇形识别技术,锁定主交互人,不受其他人声音干扰 * 本产品使用四麦窄波束技术,屏蔽波束外各类噪音。 * 本产品可集成讯飞的交互大模型,支持企业文档内容上传,生成自然准确的语音回复。 * 本产品可集成离线虚拟人交互,让用户获得更佳的人机交互体验。 * 本产品可提供私有化部署服务,保障客户数据隐私安全。 # 产品功能 ![](/media/202407/2024-07-11_181037_5646450.06232109314659895.png) 表 1 产品功能列表 # 硬件接口说明 ![C:\Users\fjyu2\Desktop\野火主机图片\正面接口图.jpg正面接口图](/media/202407//1720692159.9283333.jpeg) 图 6 机器人多模态交互主机正面接口 ![C:\Users\fjyu2\Desktop\野火主机图片\反面接口图.jpg反面接口图](/media/202407//1720692159.9386332.jpeg) 图 7 机器人多模态交互主机反面接口 ![C:\Users\fjyu2\Desktop\声卡原理图.jpg声卡原理图](/media/202407//1720692159.957506.jpeg) 图 5 USB声卡主板接口示意图 **序号** **功能说明** ![](/media/202407/2024-07-11_181149_1858890.323896818885143.png) 表 2 USB声卡主板接口说明 # 使用模式 ![C:\Users\fjyu2\Desktop\野火主机图片\使用接线图.png使用接线图](/media/202407//1720692159.9638839.png) 图7 串口信息给到上位机示意图 # 硬件尺寸信息 ![C:\Users\fjyu2\Desktop\野火主机图片\尺寸图.jpg尺寸图](/media/202407//1720692159.974888.jpeg) 图 8 机器人多模态交互主机尺寸图 ![C:\Users\fjyu2\Desktop\微信图片_20230515112334.jpg微信图片_20230515112334](/media/202407//1720692159.979946.jpeg) 图 9 声卡主板尺寸图 ![线4](/media/202407//1720692160.0083861.png) 图 10 线性四麦尺寸图 ![](/media/202407//1720692160.014729.jpeg) 图 10 环形六麦板尺寸图 ![IMG_256](/media/202407//1720692160.0189579.jpeg) 图 11 单目500W近焦摄像头尺寸图 # 主机规格参数 ![C:\Users\fjyu2\Desktop\野火主机图片\硬件参数说明.jpg硬件参数说明](/media/202407//1720692160.0382109.jpeg) 图 9 机器人多模态主板硬件规格说明
