产品规格

## 规格参数

### 基本参数

| 类型 | 参数 |
| --- | --- |
| SOC | RockChip RK3588S |
| CPU  | 八核 64 位 (4 ×Cortex-A76+4 ×Cortex-A55) 8nm 工艺，主频2.4GHz |
| GPU | ARM Mali-G610 MP4 四核 GPU 支持 OpenGL ES3.2 / OpenCL 2.2 / Vulkan1.1, 450 GFLOPS |
| NPU | NPU 算力 6 TOPS，支持 INT4/INT8/INT16 混合运算 可实现基于 TensorFlow / MXNet / PyTorch / Caffe 等系列框架的网络模型转换 |
| ISP  | 集成 48MP ISP with HDR&3DNR |
| 编解码 | 视频解码： 8K@60fps H.265/VP9/AVS2 8K@30fps H.264 AVC/MVC 4K@60fps AV1 1080P@60fps MPEG-2/-1/VC-1/VP8 视频编码：8K@30fps 编码，支持 H.265 / H.264 最高可实现 32 路 1080P@30fps 解码 和 16 路 1080P@30fps 编码 |
| 内存 | 8GB 64bit LPDDR4/LPDDR4x/LPDDR5 |
| 存储 | 64GB eMMC |

### 硬件参数

| 类型 | 参数 |
| --- | --- |
| 无线网络 | 支持 2.4GHz、 5GHz 双频 WiFi， 802.11 a/b/g/n/ac 协议，支持蓝牙 Bluetooth4.2 无线技术(支持 BLE) |
| 以太网 | 1 × 1000Mbps 以太网(RJ45 ) |
| 视频输出 |1 × HDMI2.1 (8K@60fps 或 4K@120fps)； 1 × DP1.4 (8K@30fps)； 最高可以实现双屏异显|
|摄像头|2 × 2 lane MIPI-CSI 输入或者 1 ×4 lane MIPI-CSI|
|音频|音频输出： 1 × HDMI2.1 音频输出； 1 × DP1.4 音频输出； 1 x 扬声器输出； 音频输入： 1 × UAC输入|
|PCIe|1 × M.2 接口，可扩展 2242 SATA3.0 SSD (默认) ，兼容 PCIe2.0 NVMe SSD|
|USB|1 × USB3.0 (限流 1A)； 3 × USB2.0 (限流 500mA)(其中 2 个 USB2.0 由 20Pin 排针引出)； 1 × USB-C 多功能接口 ( USB3.0 OTG / DP1.4)(限流 2A)|
|其他接口|1 × Fan ( 5V/4P-1.25mm )； 1 × Debug ( 3P-2.0mm )； 1 × 20P-2.0mm 排针(LINE-OUT、 2 × USB2.0、 UART、 SPI、 GPIO、 ADC、 VCC (5V/3.3V/1.8V) )|
|电源|DC12V 电压输入 (DC5.5 × 2.1mm)|

### 系统软件

| 类型 | 参数 |
| --- | --- |
|系统|Android： Android 12.0； Linux： Ubuntu Desktop、 Debian11、 Buildroot、 RTLinux；\*可支持 UEFI 启动方式|

### 其他参数

| 类型 | 参数 |
| --- | --- |
|尺寸|120mm × 90mm|
|重量|约 50g (不含外设)|
|功耗|待机功耗：约 0.42W (12V/35mA)； 典型功耗：约 2.25W (12V/190mA)； 最大功耗：约 12W (12V/1000mA)|
|环境|工作温度：-20℃ ~ 60℃； 存储温度：-20℃ ~ 70℃； 存储湿度：-40% ~ 70 %|

## 接口描述

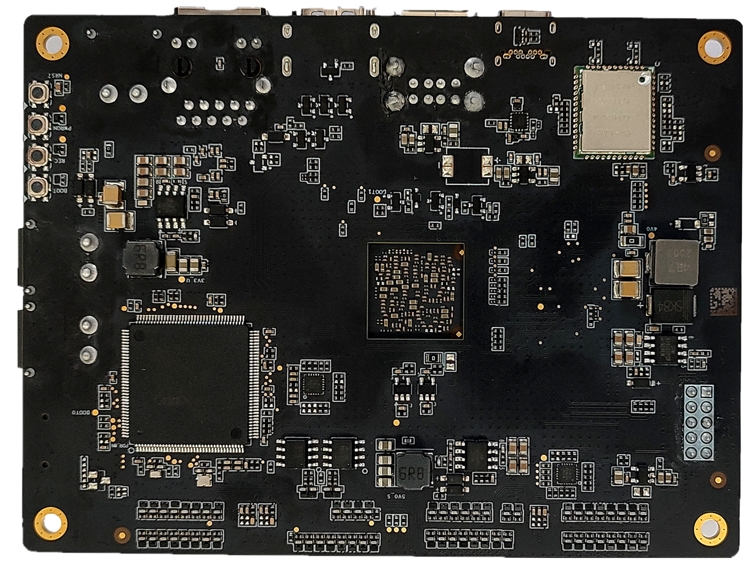

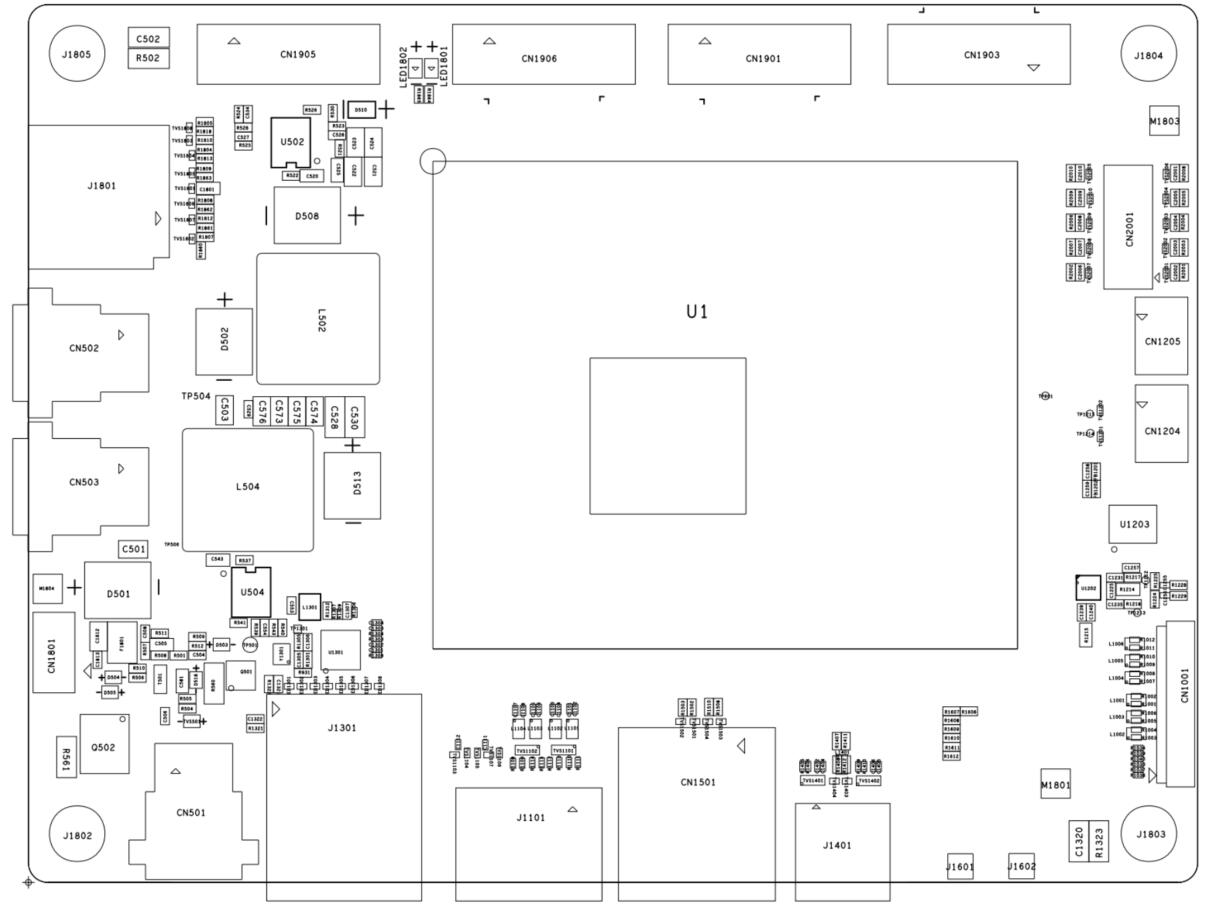

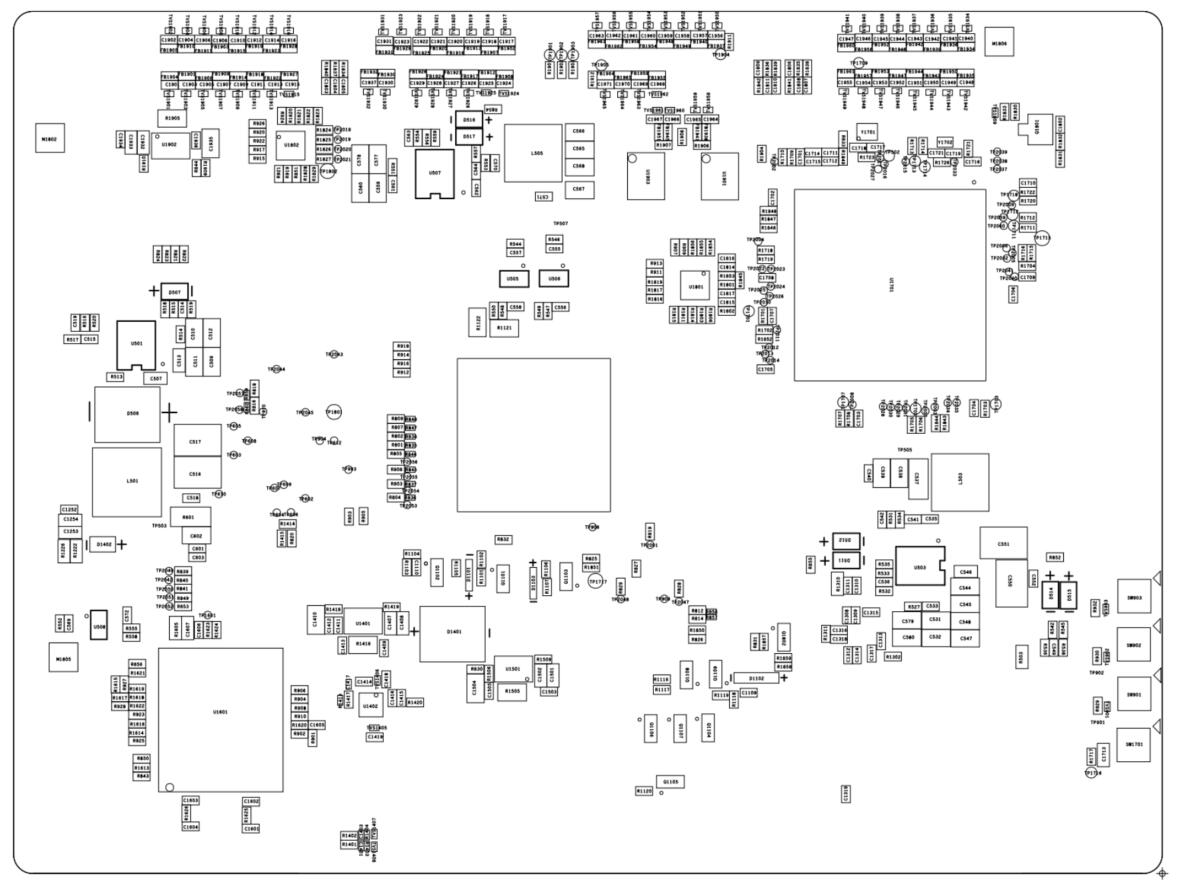

### 产品尺寸

## 接口定义

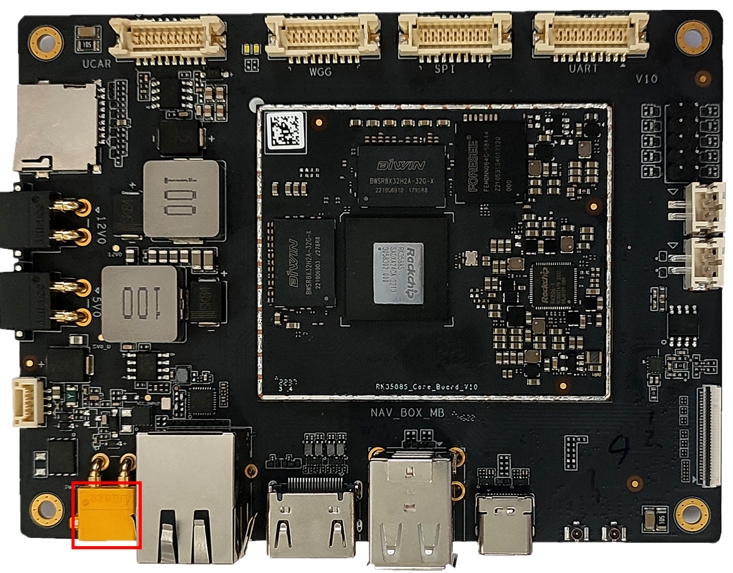

**1、(CN501) PWRIN 2 PIN XT30座(yellow)**
<img src="/media/202412/2024-12-18_160318_4731400.21528915918561664.png" width="500"/>

| 序号 | 定义 |电平/V | 序号 | 定义 |电平/V |
| --- | --- |--- | --- | --- |--- |
|1|VCC_DCIN||2|GND||

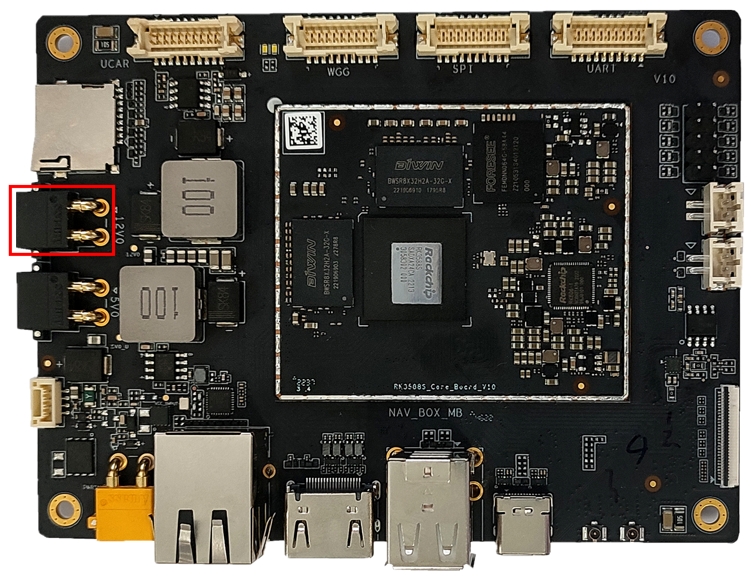

**2、(CN502) PWRIN 2 PIN XT30 座(black)**

|序号 | 定义 | 电平/V  |  序号 | 定义 | 电平/V|
|---|---|---|---|---|---|
|1 |VCC_12V0_U |12.0V |2 |GND||

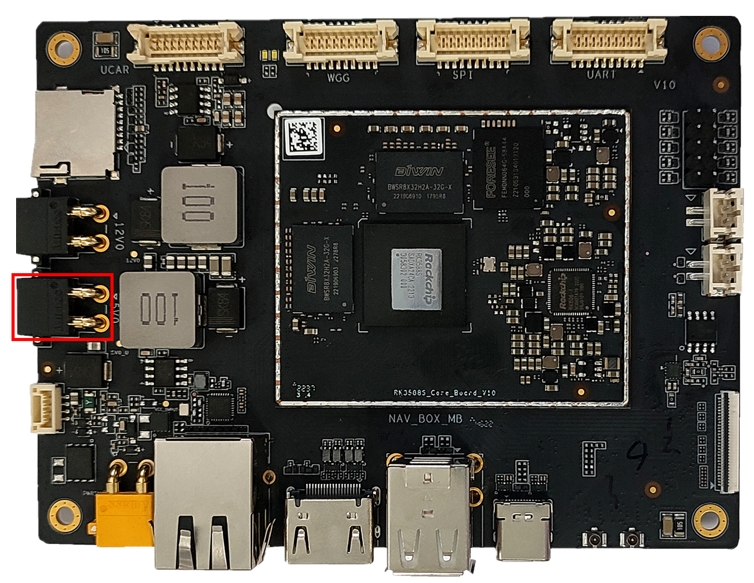

**3、(CN503) PWRIN 2 PIN XT30 座(black)**
<img src="/media/202412/2024-12-18_160353_7708530.8272629502034439.png" width="500"/>

|序号 | 定义 | 电平/V  |  序号 | 定义 | 电平/V|
|---|---|---|---|---|---|
|1 |VCC_5V0_U |5.0V |2 |GND||

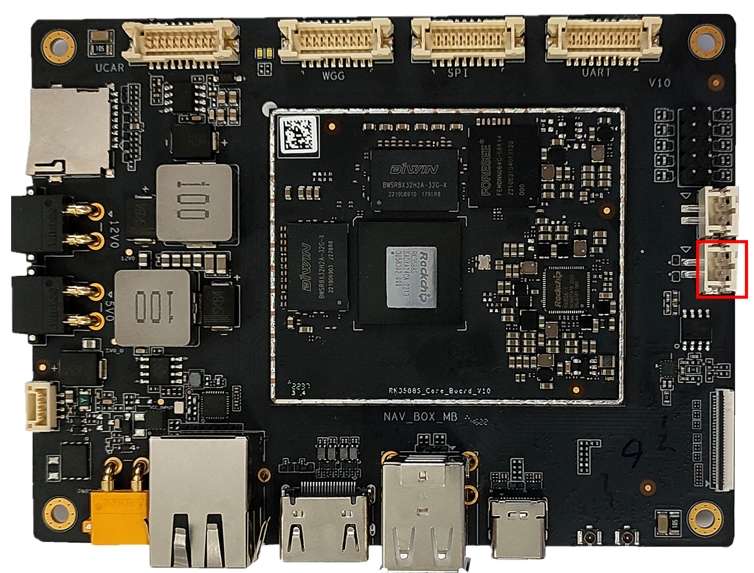

**4、(CN1204) AUDIO 2 PIN 1.5mm 间距 wafer 座(white)**

|序号 | 定义 | 电平/V  |  序号 | 定义 | 电平/V|
|---|---|---|---|---|---|
|1 |SPK_VOP|| 2 |SPK_VON||

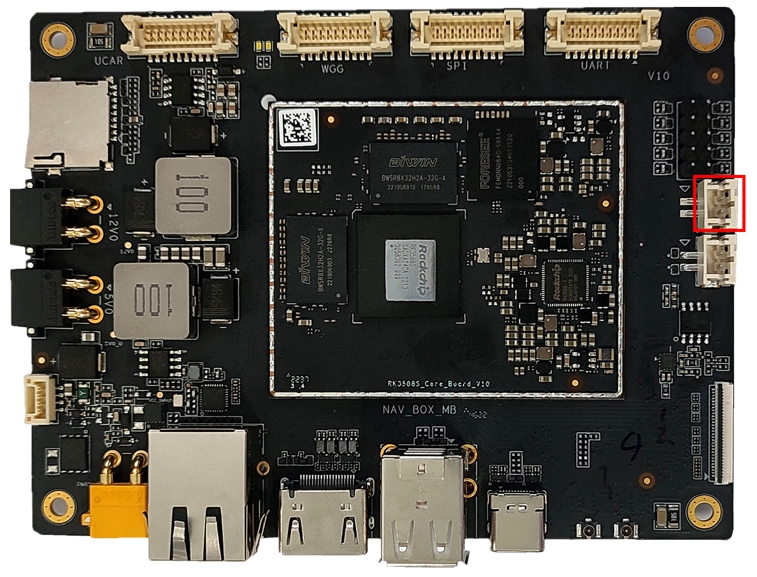

**5、(CN1205) AUDIO 2 PIN 1.5mm 间距 wafer 座(white)**
<img src="/media/202412/2024-12-18_160444_0599290.23519396917046198.png" width="500"/>

|序号 | 定义 | 电平/V  |  序号 | 定义 | 电平/V|
|---|---|---|---|---|---|
|1 |SPK_VOP|| 2 |SPK_VON||

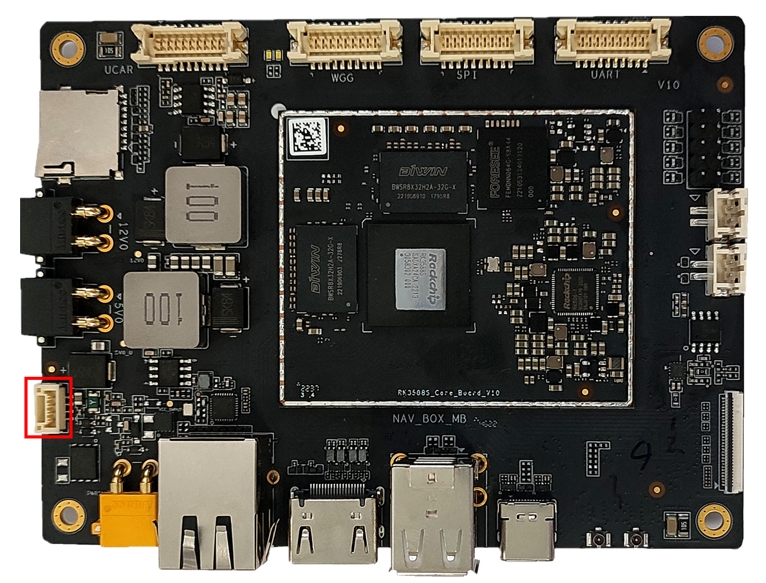

**6、(CN1801) FAN 4 PIN 1.25mm 间距 wafer 座(white)**
<img src="/media/202412/2024-12-18_160502_0867720.9285561137499523.png" width="500"/>

|序号 | 定义 | 电平/V | 序号 | 定义 | 电平/V|
|---|---|---|---|---|---|
|1 |GND ||3 |SARADC_VIN2 [pull up resistance 10k] |1.8V|
|2 |VCC5V0_SYS (5.0V Output) |5.0V |4 |PWM1_CONN (PWM11_IR_M3) [GPIO3_D5] |5.0V|

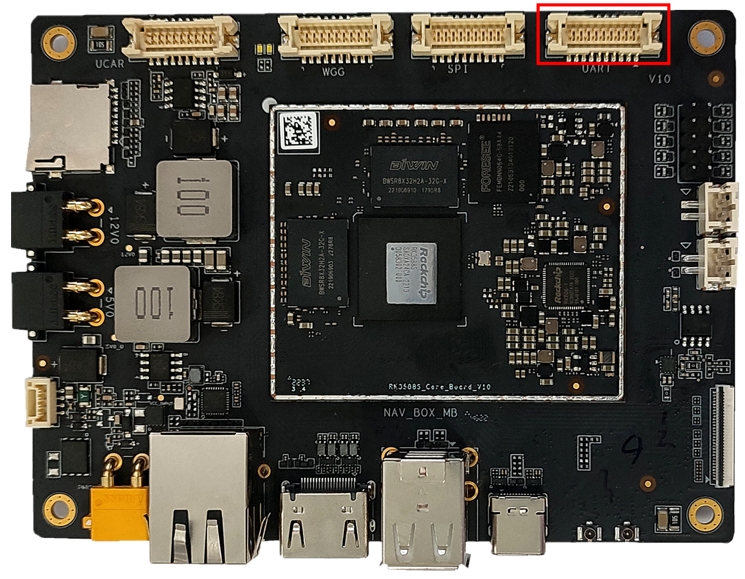

**7、(CN1903) 双排Wafer(10X2) 20 PIN 1.25mm 间距扩展接口**
<img src="/media/202412/2024-12-18_160518_4002210.34702974103759465.png" width="500"/>

|序号 | 定义 | 电平/V  |  序号 | 定义 | 电平/V|
|---|---|---|---|---|---|
|1 |VCC_5V0 |5.0V |2 |GND||
|3 |MCU_UART0_TX(PA9) |3.3V |4 |MCU_UART0_RX(PA10) |3.3V|
|5 |MCU_UART2_TX(PB10) |3.3V |6 |MCU_UART2_RX(PB11) |3.3V|
|7 |MCU_UART5_TX(PG14) |3.3V |8 |MCU_UART5_RX(PG9) |3.3V|
|9 |MCU_TIMER0_CH0(PE9) |3.3V |10 |PWM15_IR_M1_3V3 |3.3V|
|11 |UART3_TX_M0_3V3 |3.3V |12 |UART3_RX_M0_3V3 |3.3V|
|13 |UART4_TX_M0_3V3 |3.3V |14 |UART4_RX_M0_3V3 |3.3V|
|15 |MCU_GPIO_EXTI7(PD7) |3.3V |16 |MCU_GPIO_EXTI8(PD8) |3.3V|
|17 |MCU_GPIO_EXTI9(PD9) |3.3V |18 |MCU_GPIO_EXTI10(PD10) |3.3V|
|19 |VCC_3V3_U |3.3V |20 |GND||

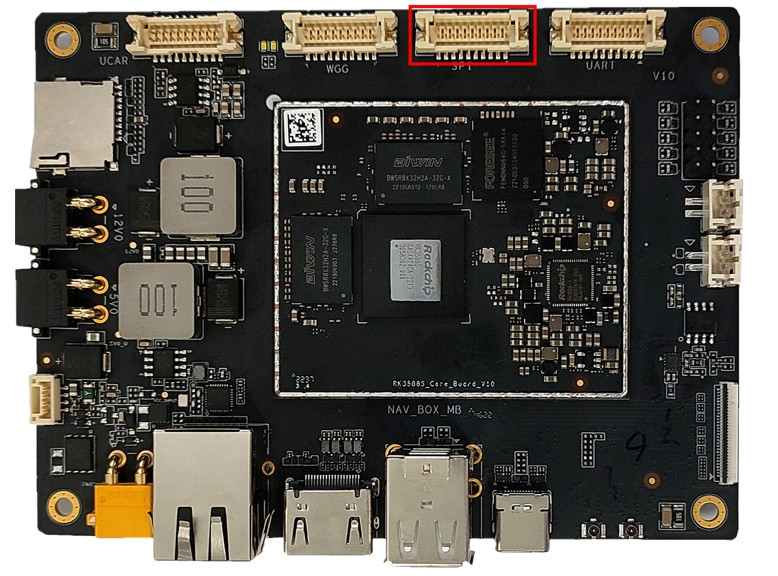

**8、(CN1901) 双排Wafer(10X2) 20 PIN 1.25mm 间距扩展接口**
<img src="/media/202412/2024-12-18_160615_3955680.8772081577823826.png" width="500"/>

|序号 | 定义 | 电平/V  |  序号 | 定义 | 电平/V|
|---|---|---|---|---|---|
|1 |VCC_3V3_U |3.3V |2 |GND||
|3 |MCU_SPI1_NSS(PB12) |3.3V |4 |MCU_SPI1_MISO(PB14) |3.3V|
|5 |MCU_SPI1_SCK(PB13) |3.3V |6 |MCU_SPI1_MOSI(PB15) |3.3V|
|7 |MCU_NRST |3.3V |8 |MCU_GPIO_EXTI2(PG2) |3.3V|
|9 |MCU_BOOT0 |3.3V |10 |CORE_PWR_ONOFF |1.8V|
|11 |CORE_RECOVERY |1.8V |12 |CORE_BOOT |1.8V|
|13 |I2C6_SCL_M3_3V3 |3.3V |14 |I2C6_SDA_M3_3V3 |3.3V|
|15 |SPI4_CS0_M2_3V3 |3.3V |16 |SPI4_MISO_M2_3V3 |3.3V|
|17 |SPI4_CLK_M2_3V3 |3.3V |18 |SPI4_MOSI_M2_3V3 |3.3V|
|19 |VCC_3V3_U |3.3V |20|GND||

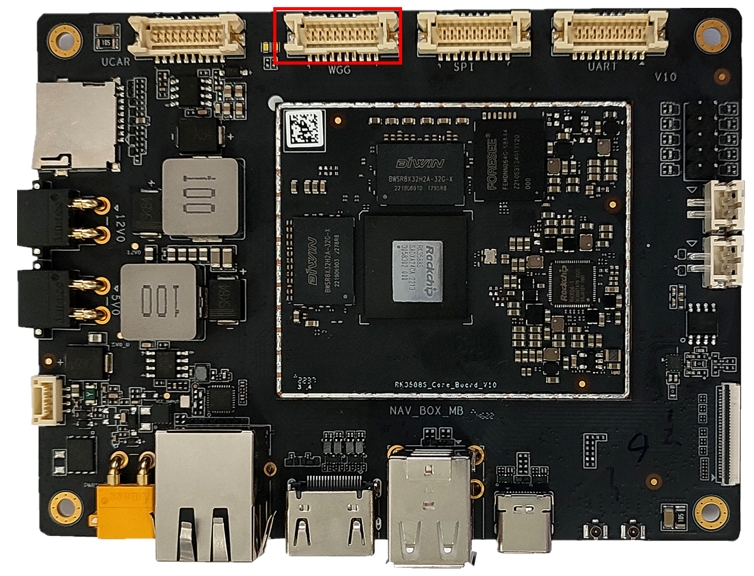

**9、(CN1906) 双排Wafer(10X2) 20 PIN 1.25mm 间距扩展接口**

|序号 | 定义 | 电平/V  |  序号 | 定义 | 电平/V|
|---|---|---|---|---|---|
|1 |VCC_3V3_U |3.3V| 2| GND||
|3 |MCU_GPIO_EXTI1(PG1) |3.3V| 4 |MCU_CAN0_H||
|5 |MCU_GPIO_OUT(PD3) |3.3V |6 |MCU_CAN0_L||
|7 |MCU_GPIO_OUT(PD14) |3.3V |8 |MCU_CAN1_H||
|9 |MCU_GPIO_OUT(PD15) |3.3V |10 |MCU_CAN1_L||
|11 |MCU_ADC2_IN9(PF3) |3.3V |12 |MCU_GPIO_OUT(PE5) |3.3V|
|13 |MCU_ADC2_IN14(PF4) |3.3V |14 |MCU_GPIO_EXTI3(PG3)| 3.3V|
|15 |MCU_I2C1_SCL(PF1) |3.3V |16 |MCU_I2C1_SDA(PF0)| 3.3V|
|17 |MCU_GPIO_OUT(PB1) |3.3V |18 |MCU_GPIO_EXTI0(PG0) |3.3V|
|19 |VCC_3V3_U |3.3V |20| GND||

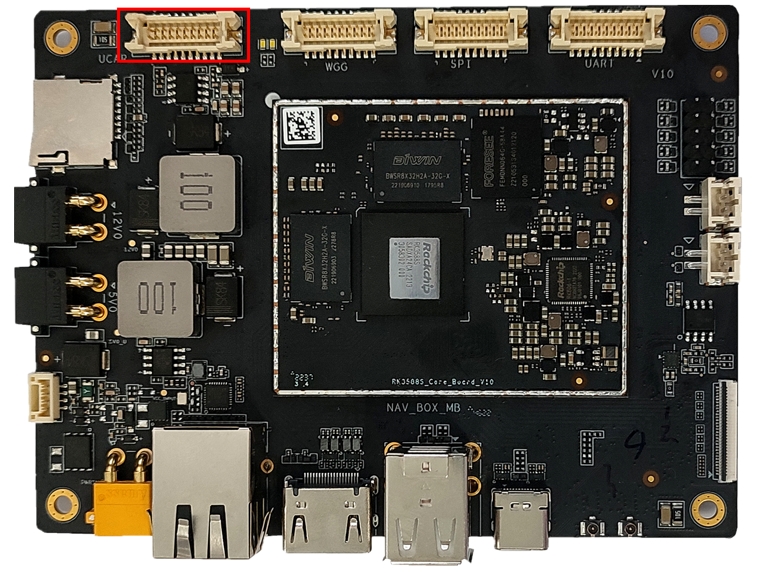

**10、(CN1905) 双排Wafer(10X2) 20 PIN 1.25mm 间距扩展接口**
<img src="/media/202412/2024-12-18_160702_9414850.38160965673893.png" width="500"/>

|序号 | 定义 | 电平/V  |  序号 | 定义 | 电平/V|
|---|---|---|---|---|---|
|1 |VCC_3V3_U |3.3V |2 |GND| |
|3 |MCU_GPIO_OUT(PC0)| 3.3V| 4| MCU_TIMER1_CH0(PA15) |3.3V|
|5 |MCU_TIMER8_CH0(PA2) |3.3V| 6| MCU_GPIO_OUT(PC1) |3.3V|
|7 |MCU_GPIO_OUT(PC2)| 3.3V| 8| MCU_TIMER2_CH0(PC6) |3.3V|
|9 |MCU_TIMER8_CH1(PA3)| 3.3V| 10| MCU_GPIO_OUT(PC3) |3.3V|
|11 |MCU_GPIO_OUT(PC4) |3.3V| 12 |MCU_TIMER3_CH0(PD12)| 3.3V|
|13 |MCU_TIMER9_CH0(PF6) |3.3V| 14 |MCU_GPIO_OUT(PC5) |3.3V|
|15 |MCU_GPIO_OUT(PG10) |3.3V |16 |MCU_TIMER4_CH0(PA0)| 3.3V|
|17 |MCU_TIMER10_CH0(PF7)| 3.3V |18 |MCU_GPIO_OUT(PG11) |3.3V|
|19 |VCC_3V3_U| 3.3V |20 |GND||

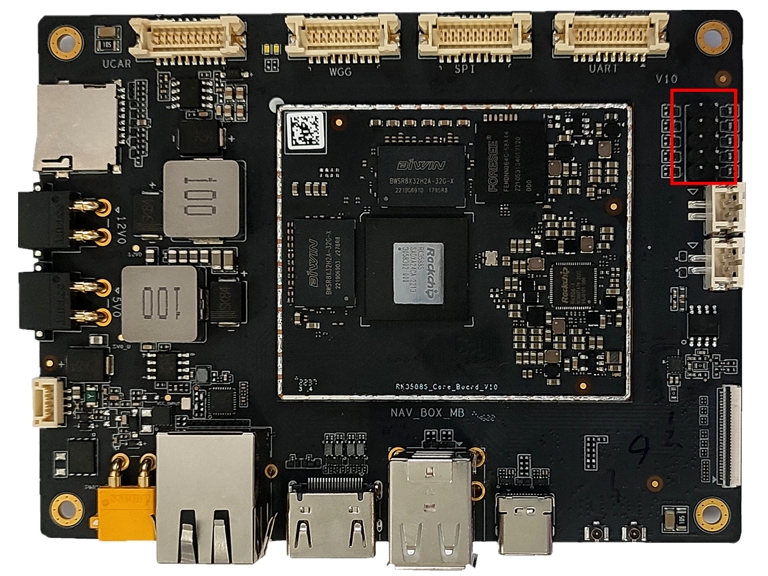

**11、(CN2001) 双排针(5X2) 10 PIN 2.54mm 间距扩展接口**
<img src="/media/202412/2024-12-18_160716_8423450.5195498311215172.png" width="500"/>

|序号 | 定义 | 电平/V  |  序号 | 定义 | 电平/V|
|---|---|---|---|---|---|
|1 |VCC_3V3_MCU |3.3V| 2| GND||
|3 |MCU_JTMS_SWDIO(PA13) |3.3V| 4 |MCU_JTCK_SWCLK(PA14) |3.3V|
|5 |MCU_BOOT0 |3.3V| 6 |MCU_BOOT1(PB2)| 3.3V|
|7 |MCU_UART1_TX(PD5) |3.3V |8 |MCU_UART1_RX(PD6)| 3.3V|
|9 |UART2_RX_M0 |1.8V |10| UART2_TX_M0| 1.8V|

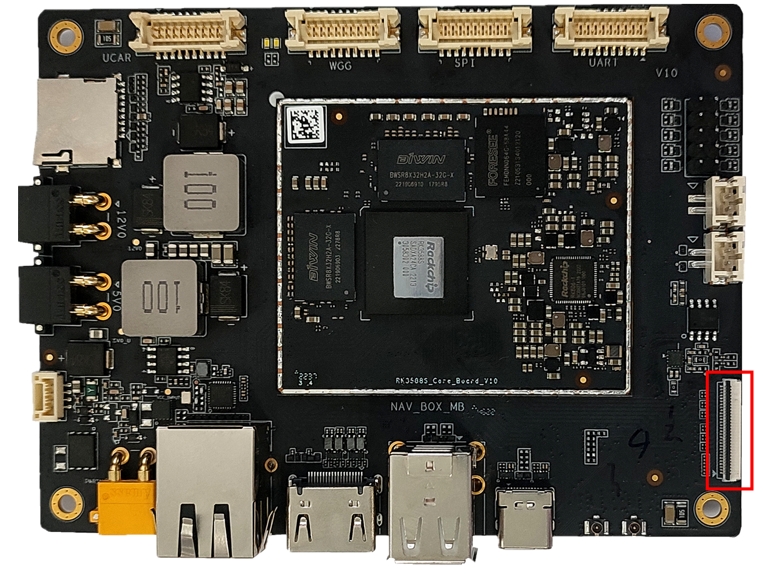

**12、(CN1001) MIPI CAMERA 30 PIN 0.5mm 间距**
<img src="/media/202412/2024-12-18_160723_0272700.8614086285255381.png" width="500"/>

|序号 | 定义 | 电平/V  |  序号 | 定义 | 电平/V|
|---|---|---|---|---|---|
|1 |  I2C5_SDA_M3  |   1.8V  |  2  | I2C5_SCL_M3 ||
|3 |  CAM0_SHDN(GPIO0_A4_u) |  1.8V   | 4   |CAM0_RST(GPIO0_C6_u)  |  1.8V|
|5 |  GND     |  |  6   |CAM0_CLK_M1   |  1.8V|
|7 |  CAM2_SHDN(GPIO0_D5_u) |  1.8V   | 8  | CAM2_RST(GPIO0_D3_u)   | 1.8V|
|9  | CAM2_CLK_M1  |   1.8V   | 10  |GND ||
|11 | MIPI_CSI0_RX_D0P |   1.8V   | 12 | MIPI_CSI0_RX_D0N |   1.8V|
|13 | GND    |   |  14 | MIPI_CSI0_RX_D1P  |  1.8V|
|15 | MIPI_CSI0_RX_D1N  |  1.8V |   16 | GND ||
|17 | MIPI_CSI0_RX_CLK0P | 1.8V |   18  |MIPI_CSI0_RX_CLK0N | 1.8V|
|19 | GND  |     |  20 | MIPI_CSI0_RX_D2P  |  1.8V|
|21 | MIPI_CSI0_RX_D2N |   1.8V   | 22 | GND ||
|23 | MIPI_CSI0_RX_D3P |   1.8V   | 24 | MIPI_CSI0_RX_D3N|    1.8V|
|25 | GND  |     |  26  |MIPI_CSI0_RX_CLK1P | 1.8V|
|27 | MIPI_CSI0_RX_CLK1N | 1.8V  |  28 |GND ||
|29 | VCC_5V0_S (5.0V Output)  |   5.0V |   30 | VCC_5V0_S (5.0V Output)  |   5.0V|
