2.10 应用后处理配置

<div style="max-width: 100%; margin: 20px auto;">

    <div style="background-color: #ffffff; border-radius: 8px; box-shadow: 0 2px 8px rgba(0,0,0,0.1); overflow: hidden; font-family: 'Comic Sans MS', cursive, sans-serif;">


        <div style="background-color: #F4F8FA; padding: 1px 10px; border-bottom: 1px solid #dee2e6; display: flex; justify-content: space-between; align-items: center;">
            <div style="color: #0E42D2; font-weight: bold;font-size: 1.3rem;">应用后处理配置概述</div>
            <div>
            </div>
        </div>

        <div style="padding: 25px; line-height: 27px; background-image: linear-gradient(transparent 26px, #dee2e6 27px, #dee2e6 27px, transparent 27px); background-size: 100% 28px; min-height: 100px; color: #333;">
            <div>该配置项，是AIUI服务链路提供开发者做云端结果接受处理的服务通道，不区分AIUI应用类型，配置方式都是一样的。其中包括：</div>
			<div style="margin-left: 20px; margin-top: 5px;font-size: 0.95rem;"><strong>-配置说明：</strong></div>
            <div style="margin-left: 40px; margin-top: 5px;">
                <a href="#后处理链接" style="color: #6f42c1; font-weight: 500;">
                <strong>- 1、后处理链接>>>点击跳转</strong></a>
            </div>
            <div style="margin-left: 40px;">
                <a href="#重试次数和超时时间" style="color: #6f42c1; font-weight: 500;">
                <strong>- 2、重试次数和超时时间>>>点击跳转</strong></a>
            </div>
			<div style="margin-left: 20px; margin-top: 5px;font-size: 0.95rem;"><strong>-协议说明：</strong></div>
            <div style="margin-left: 40px;">
                <a href="#服务器验证-GET" style="color: #6f42c1; font-weight: 500;">
                <strong>- 1、服务器验证-GET>>>点击跳转</strong></a>
            </div>
            <div style="margin-left: 40px;">
                <a href="#接收消息-POST" style="color: #6f42c1; font-weight: 500;">
                <strong>- 2、接收消息-POST>>>点击跳转</strong></a>
            </div>
            <div style="margin-left: 40px;">
                <a href="#接入指引" style="color: #6f42c1; font-weight: 500;">
                <strong>- 3、接入指引>>>点击跳转</strong></a>
            </div>
            <div></div>
        </div>

        </div>
    </div>
</div>

## 1. 配置说明

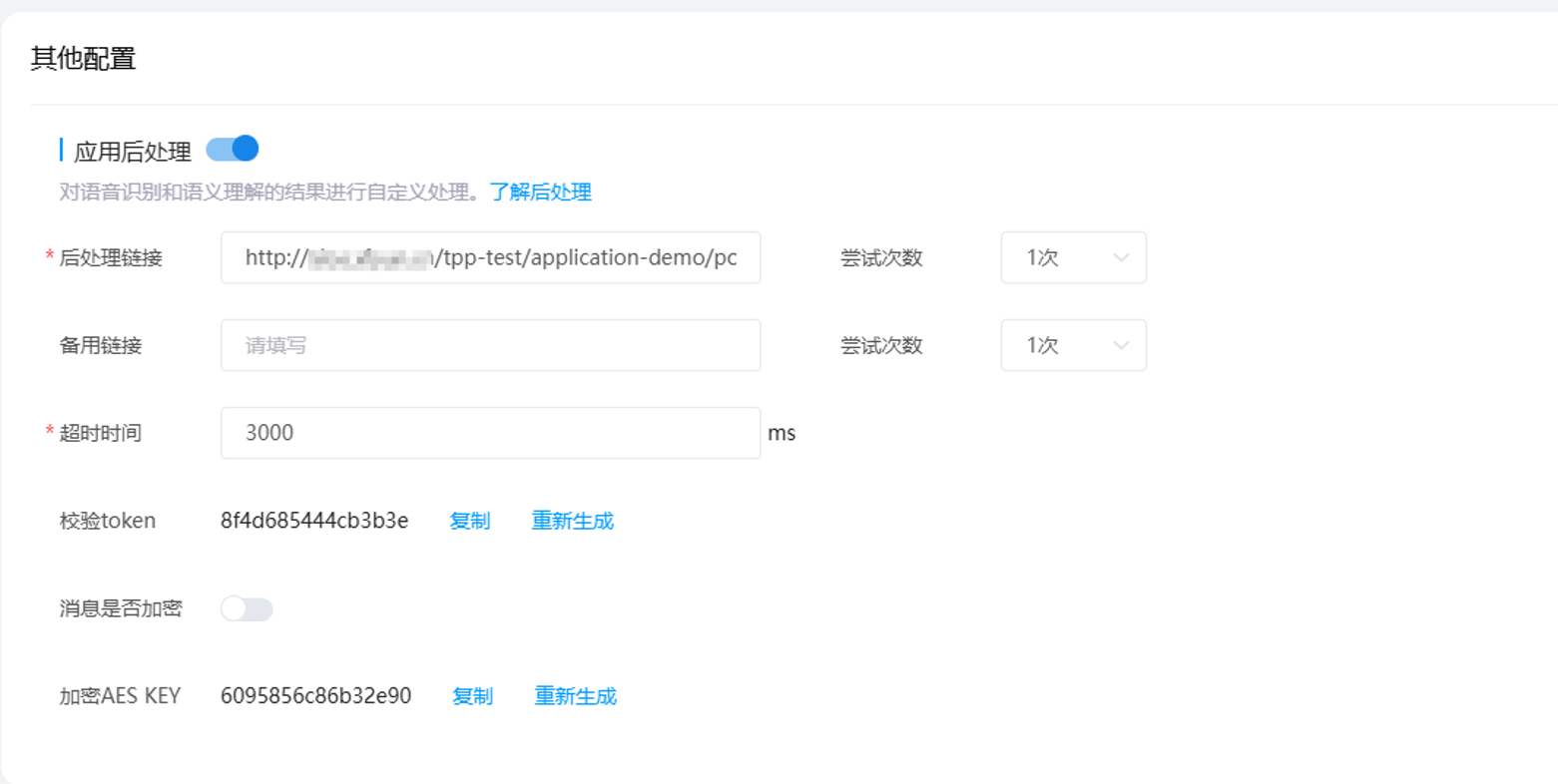

应用后处理提供能力开关项，操作能力配置时，AIUI平台会主动发起一次GET校验请求。
内容配置主要分4大块
- 云服务和备用地址填写
- 超时或出错尝试次数
- 服务请求超时时间限制
- 消息是否加密开关

![](/media/202512/2025-12-22_164334_0983570.46803998989003825.png)

### 1.1. 后处理链接
这里配置开发者自己的云服务地址，开发者可通过该地址在对话交互中接受服务转发结果，关于服务地址基础要求有：
- 支持公网访问
- 推荐域名方式配置
- 服务支持POST和GET请求【详见第2节协议配置说明】

### 1.2. 重试次数和超时时间
交互链路中AIUI做服务转发，可以配置异常重试次数。重试次数和超时时间之间有信息关联。
请求超时最大时长是依赖尝试次数来决定的，即 **最大时长 * 尝试次数 ≤ 9000ms**

##  2. 协议说明
AIUI 后处理能够根据识别、语义结果，提供个性化的服务。

###  2.1. 服务器验证-GET

1. 提交信息后，AIUI发送GET请求到开发者服务器URL，请求参数如下：

<table border="0" class="docutils" style="width: 100%;">
<colgroup>
<col width="15%" />
<col width="50%" />
</colgroup>
<tbody valign="top">
<tr class="row-odd">
<td><b>参数</b></td>
<td><b>描述</b></td>
</tr>
<tr class="row-even">
<td>signature</td>
<td>加密签名，signature结合了开发者填写的token参数和请求中的timestamp参数、rand参数。</td>
</tr>
<tr class="row-even">
<td>timestamp</td>
<td>时间戳</td>
</tr>
<tr class="row-even">
<td>rand</td>
<td>随机数</td>
</tr>
</tbody>
</table>

2.	开发者校验signature（下面有校验方式），返回开放平台中token值的sha1加密内容，则接入成功。

<div style="display: flex; gap: 5px; max-width: 100%; margin: 5px auto; flex-wrap: wrap;">


    <div style="flex: 1; min-width: 300px; padding: 15px 15px 0px;
                background-color: #;
                border-radius: 8px;
                box-shadow: inset 0 1px 2px rgba(0,0,0,0.15),
                            0 1px 1px rgba(255,255,255,0.1);">
							<p style="color: #666; line-height: 2;font-size: 1rem;"><strong>👤加密/校验流程</strong>
		<br>- 将token、timestamp、rand三个参数值进行字典序排序
		<br>- 将三个参数字符串拼接成一个字符串进行sha1加密
		<br>- 开发者获得加密后的字符串可与signature对比，标识该请求来源于AIUI服务
    </div>

        <div style="flex: 1; min-width: 300px; padding: 15px 15px 0px;
                background-color: #;
                border-radius: 8px;
                box-shadow: inset 0 1px 2px rgba(0,0,0,0.15),
                            0 1px 1px rgba(255,255,255,0.1);">
        <p style="color: #666; line-height: 1.6;font-size: 1rem;"><strong>🔍响应消息：</strong>
		</p>
		<p style="color: #666; line-height: 2;font-size: 1rem;">- 将token进行sha1加密，放在响应的body中返回</p></div>
</div>

<div style="display: flex; align-items: center; background-color: #fff3cd; border-left: 6px solid #ffc107; border-radius: 4px; padding: 12px 16px; gap: 8px;">
    <div style="width: 30px; height: 30px; flex-shrink: 0;">
        <svg viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="2" stroke-linecap="round" stroke-linejoin="round">
            <path d="M12 9v2m0 4h.01m-6.938 4h13.856c1.54 0 2.502-1.667 1.732-3L13.732 4c-.77-1.333-2.694-1.333-3.464 0L3.34 16c-.77 1.333.192 3 1.732 3z"/>
        </svg>
    </div>
    <div style="flex: 1; line-height: 1.6;">
	<h3 style="margin: 0 0 6px 0; font-weight: 600;">注意：</h3>
        <p style="margin: 0; font-size: 0.95rem;">校验流程是可选操作，但消息返回必须正确才能校验成功</p>
    </div>
</div>

示例：
``` java
Map<String, String[]> parameterMap = request.getParameterMap();
String rand = parameterMap.get("rand")[0];
String timestamp = parameterMap.get("timestamp")[0];
String signature = parameterMap.get("signature")[0];
// 字典序排序
ArrayList<String> signList = new ArrayList<>();
signList.add(aiuiToken);
signList.add(rand);
signList.add(timestamp);
Collections.sort(signList);
// 校验
String sign = StringUtils
    .strip(signList.toString(), "[]")
    .replace(" ", "")
    .replace(",", "");
if (StringUtils.compare(signature, DigestUtils.sha1Hex(sign)) != 0) {
    return "authentication failed";
} else {
    return DigestUtils.sha1Hex(aiuiToken);
}
```

### 2.2. 接收消息-POST
AIUI正常完成服务后，把结果POST到开发者的URL上。
注意：

1.	**消息重试**：每条消息最长超时时间为3秒，3秒后将会断开连接并重试1次，如果2次均无响应将返回超时消息。

2.	**消息排重**：每条消息有一个id，请根据消息主体中的MsgId和CreateTime两者结合进行排重。（MsgId为字符串，CreateTime为整数）

3.	**消息响应**：AIUI透传开发者数据到设备。

4.	**消息签名**：用于检验AIUI消息的完整性，不用于校验开发者服务响应消息。签名是由token+timestamp+rand+postbody 进行字典排序，然后sha1生成的。
url中的`msgsignature`参数存储了签名信息。timestamp和rand参数也在url里。
<table border="0" class="docutils" style="width: 100%;">
<colgroup>
<col width="15%" />
<col width="15%" />
</colgroup>
<tbody valign="top">
<tr class="row-odd">
<td><b>参数</b></td>
<td><b>描述</b></td>
</tr>
<tr class="row-even">
<td>token</td>
<td>开发者设定的唯一标识</td>
</tr>
<tr class="row-even">
<td>timestamp</td>
<td>时间戳</td>
</tr>
<tr class="row-even">
<td>srand</td>
<td>固定字节随机串</td>
</tr>
<tr class="row-even">
<td>postbody</td>
<td>post接收到的body信息</td>
</tr>
</tbody>
</table>

5.	**消息加密**：开启加密后，会生成一个AES KEY，此时数据是加密的，且请求url中的`encrypttype`参数值为`aes`（未加密为`raw`）。解析消息前要解密。同时开发者服务器的响应也要用AES KEY加密。AIUI返给客户端的数据是解密的。

6.	**消息格式**：
HTTP消息格式定义：
``` java
POST /yourserveruri?xx=xx HTTP 1.1
Connection: close
Host:xxx.xxx.xxx
Content-Type: application/json
Content-Length: 111
{消息主体}
```

<div style="display: flex; align-items: center; background-color: #fff3cd; border-left: 6px solid #ffc107; border-radius: 4px; padding: 12px 16px; gap: 8px;">
    <div style="width: 30px; height: 30px; flex-shrink: 0;">
        <svg viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="2" stroke-linecap="round" stroke-linejoin="round">
            <path d="M12 9v2m0 4h.01m-6.938 4h13.856c1.54 0 2.502-1.667 1.732-3L13.732 4c-.77-1.333-2.694-1.333-3.464 0L3.34 16c-.77 1.333.192 3 1.732 3z"/>
        </svg>
    </div>
    <div style="flex: 1; line-height: 1.6;">
	<h3 style="margin: 0 0 6px 0; font-weight: 600;">注意：</h3>
        <p style="margin: 0; font-size: 0.95rem;">可以根据Content-Type的类型来解析相应的消息主体。例如：当POST请求的Content-Type为application/json时,要根据Json格式解析消息主体。</p>
    </div>
</div>

- 消息主体格式

``` json
{
    "MsgId":"1234567",
    "CreateTime":1348831860,
    "AppId":"12345678",
    "UserId":"d123455",
    "SessionParams":"Y21kPXNzYixzdWI9aWF0LHBsYXRmb3JtPWFuZG9yaWQ=",
    "UserParams":"PG5hbWU+eGlhb2JpYW5iaWFuPC9uYW1lPg==",
    "FromSub":"iat",
    "Msg":{},
}
```
- 格式说明

<table border="0" class="docutils" style="width: 100%;">
<colgroup>
<col width="15%" />
<col width="50%" />
</colgroup>
<tbody valign="top">
<tr class="row-odd">
<td><b>参数</b></td>
<td><b>描述</b></td>
</tr>
<tr class="row-even">
<td>MsgId</td>
<td>消息id，字符串类型</td>
</tr>
<tr class="row-even">
<td>CreateTime</td>
<td>消息创建时间，整型</td>
</tr>
<tr class="row-even">
<td>AppId</td>
<td>开发者应用Id，字符串类型</td>
</tr>
<tr class="row-even">
<td>UserId</td>
<td>AIUI唯一用户标注，字符串类型</td>
</tr>
<tr class="row-even">
<td>UserParams</td>
<td>开发者自定义参数，通过客户端的userparams参数上传，Base64格式字符串</td>
</tr>
<tr class="row-even">
<td>FromSub</td>
<td>上游业务类型，目前包括两种（iat：听写结果，kc：语义结果），字符串类型</td>
</tr>
<tr class="row-even">
<td>Msg</td>
<td>消息内容，json object参考Msg消息内容格式</td>
</tr>
<tr class="row-even">
<td>SessionParams</td>
<td>本次会话交互参数，Base64格式字符串，解码后为json格式</td>
</tr>
</tbody>
</table>

- Msg消息内容格式

```json
文本内容
{
    "Type":"text",
    "ContentType":"Json",
    "Content":"eyJzbiI6MiwibHMiOnRydWUsImJnIjowLCJlZCI6MCwid3MiOlt7ImJnIjowLCJjdyI6W3sic2MiOjAsInciOiLvvJ8ifV19XX0="
}
```

<table border="0" class="docutils" style="width: 100%;">
<colgroup>
<col width="15%" />
<col width="15%" />
</colgroup>
<tbody valign="top">
<tr class="row-odd">
<td><b>参数</b></td>
<td><b>描述</b></td>
</tr>
<tr class="row-even">
<td>Type</td>
<td>text</td>
</tr>
<tr class="row-even">
<td>ContentType</td>
<td>内容格式<br />Json：JSON格式<br />plain：无格式文本<br />xml：XML格式</td>
</tr>
<tr class="row-even">
<td>Content</td>
<td>Base64内容字符串</td>
</tr>
</tbody>
</table>

### 2.3. 接入指引

#### 2.3.1. 消息校验使用方法

- 消息响应的url参数中有四个字符串类型参数，用于校验完整性

<table border="0" class="docutils" style="width: 100%;">
<colgroup>
<col width="15%" />
<col width="15%" />
<col width="15%" />
</colgroup>
<tbody valign="top">
<tr class="row-odd">
<td><b>参数</b></td>
<td><b>描述</b></td>
<td><b>来源</b></td>
</tr>
<tr class="row-even">
<td>msgsignature</td>
<td>签名信息</td>
<td>存储消息的签名</td>
</tr>
<tr class="row-even">
<td>timestamp</td>
<td>时间戳</td>
<td>由平台生成</td>
</tr>
<tr class="row-even">
<td>rand</td>
<td>随机字符串</td>
<td>平台随机生成的随机串</td>
</tr>
<tr class="row-even">
<td>encrypttype</td>
<td>加密类型</td>
<td>由页面配置决定（目前支持raw和aes）</td>
</tr>
</tbody>
</table>

- 校验过程（伪代码）

```c
int message_sigcheck（token ，msgsignature ，timestamp ，srand ，data）
{
    //对参数进行字典排序
    vector<std::string> s(4);
    for (){ // 将参数token,timestamp,srand,data放入字典}
    //字典排序
    sort(s.begin(), s.end());
    //链接字符
    std::string str;
    for (){ // 将四个s里的值按顺序链接到str里}
    //对str进行sha1
    std::string signature = Sha1（str.c_str());
    //校验签名字符串 0为一致，-1为不一致
    return signature.compare(msgsignature)?-1:0;
}
```

<div style="display: flex; align-items: center; background-color: #fff3cd; border-left: 6px solid #ffc107; border-radius: 4px; padding: 12px 16px; gap: 8px;">
    <div style="width: 30px; height: 30px; flex-shrink: 0;">
        <svg viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="2" stroke-linecap="round" stroke-linejoin="round">
            <path d="M12 9v2m0 4h.01m-6.938 4h13.856c1.54 0 2.502-1.667 1.732-3L13.732 4c-.77-1.333-2.694-1.333-3.464 0L3.34 16c-.77 1.333.192 3 1.732 3z"/>
        </svg>
    </div>
    <div style="flex: 1; line-height: 1.6;">
	<h3 style="margin: 0 0 6px 0; font-weight: 600;">注意：</h3>
        <p style="margin: 0; font-size: 0.95rem;">为了消息的安全，建议校验。</p>
    </div>
</div>

#### 2.3.2. 消息加解密说明

![](/media/202212/2022-12-23_143529_6453900.0922315957714811.png)
勾选加密后，发给开发者服务器的body是加密的。需要用AES秘钥解密。
1. 加密采用AES的CBC加密方式，秘钥为16字节（128bit），初始化向量IV复用秘钥AESKEY，填充方式为PKCS7Padding。
2. 返回的消息要以同样的方式加密。
